本示例将展示如何延迟和更新装配约束。

UG装配教程

• 选择菜单→工具→更新→部件间更新→延迟装配约束更新。
• 按如下方法在螺钉与颚板之间添加平行约束：


  • 选择主页选项卡→装配组→装配约束 。
  • 在装配约束对话框中，从类型列表中选择平行。

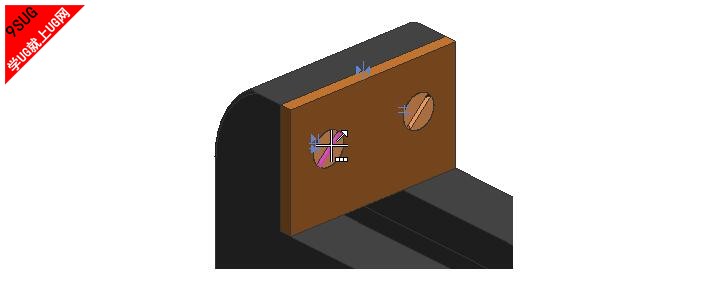

  • 在图形窗口中，选择一颗螺钉的一个内表面。

    免费UG教程

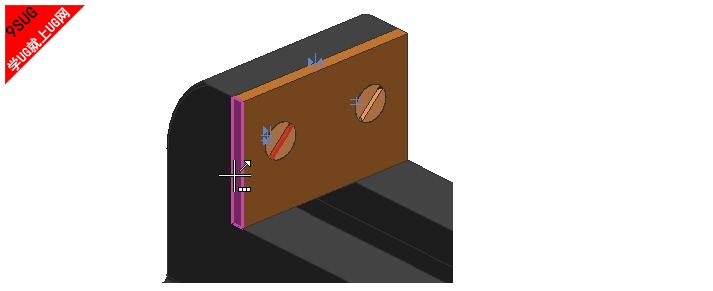

  • 选择颚板的侧面。

    UG教程

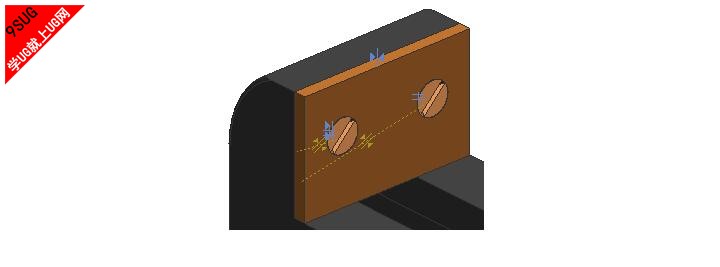

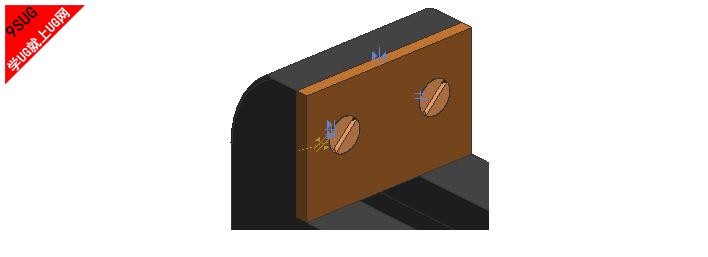

    此时显示平行约束图标，但还无法对其进行求解，因为它已延迟。在下图中，最新约束图标为蓝色，新的过时约束图标为黄色。

    UG11.0装配教程



  • 为第二颗螺钉创建类似的平行约束。

    就上UG网



  • 在装配约束对话框中，单击确定。


• 选择菜单→工具→更新→部件间更新→更新装配约束。
  如果要限制更新，可以选择其他更新命令以只更新当前装配或选定组件中的约束。

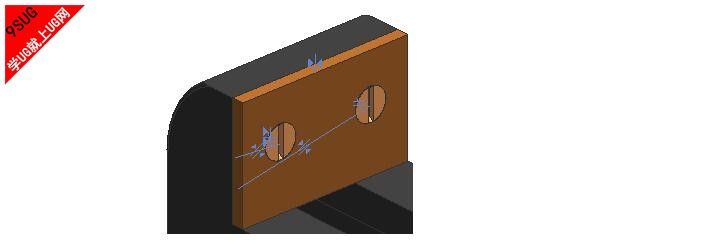

  此时更新平行约束。螺钉会移动，使其面平行于颚板的侧面。

  装配约束




  注释	延迟装配约束更新命令仍处于活动状态。如果再进行影响约束的其他更改，这些约束的更新将会延迟。

• 选择菜单→工具→更新→部件间更新→延迟装配约束更新以取消选择该命令。
