NX二次开发创建圆/圆弧C++源码教程下载就上UG网

学NX二次开发就上UG网：
UG二次开发创建圆弧函数：UF_CURVE_create_arc（）；
使用情况：创建圆弧后，可以通过UG拉伸功能把其转化成实体。

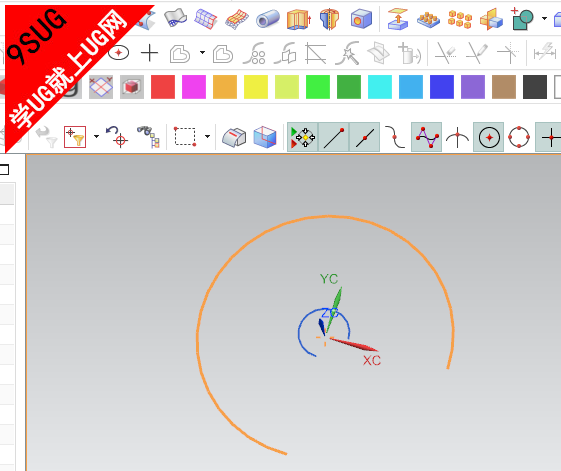

圆弧

NX二次开发创建圆弧C++源码：

1.

2.     /* TODO: Add your application code here */

3.

4.     /*中磊国际模具培训－创建圆、圆弧*/

5.

6.     tag_t arc_id, wcs_tag;//弧、坐标

7.     UF_CURVE_arc_t arc_coords;//创建弧

8.

9.     /*学NX二次开发就上UG网－www.9sug.com弧参数 */

10.

11.     arc_coords.start_angle = 0.0;//起始角度

12.     arc_coords.end_angle = 270.0 * DEGRA;//终止角度，当终止角度小于360度时，其为圆弧

13.     arc_coords.arc_center[0] = 0.0;

14.     arc_coords.arc_center[1] = 0.0;

15.     arc_coords.arc_center[2] = 0.0;//坐标位置

16.     arc_coords.radius = 10;//弧半径

17.

18.     UF_CSYS_ask_wcs(&wcs_tag);

19.     UF_CSYS_ask_matrix_of_object(wcs_tag,&arc_coords.matrix_tag);//坐标转换

20.

21.     UF_CURVE_create_arc(&arc_coords, &arc_id);//创建弧

22.

23.     /* Terminate the API environment */

复制代码
