UGNX10.0编程教程－定制工序刀轨显示，可以定制要控制的工序的刀轨显示：

• 刀具显示方式。
• 刀具显示频率。
• 刀轨颜色。
• 其他信息的显示，比如进给率。

  CNC教程





CNC编程选项组选项

选项
编辑显示	控制刀轨显示选项，例如刀具显示的颜色和类型。
定制对话框	指定出现在对话框中的参数（文本字段、按钮和选项菜单）。
分析工具	用于平面铣和型腔铣工序 访问分析工具对话框，它允许您目测刀轨中的切削区域是否有任何异常。

UGNX10.0编程－显示选项，

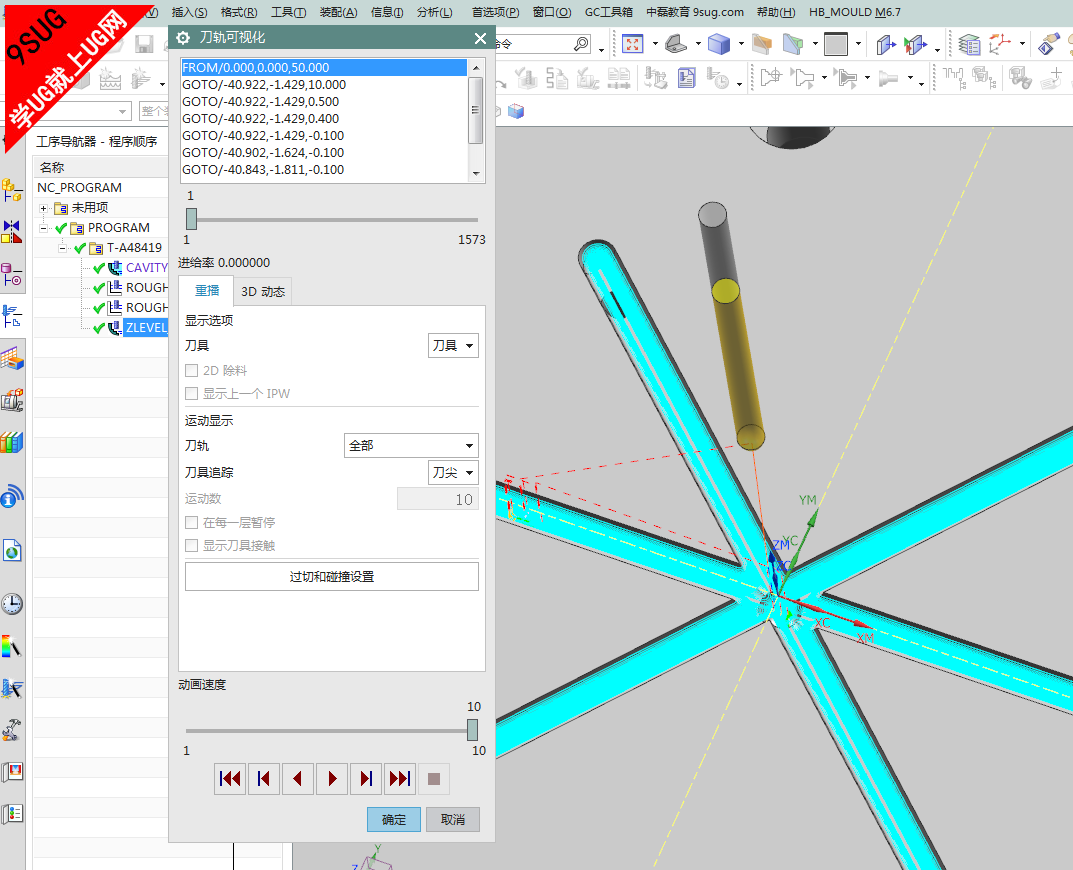

UG编程刀轨显示

刀具
刀具显示	无 2D 3D 轴
频率	设置刀具显示的频率。 频率设置为 1 时，3D 刀具的显示情况 频率设置为 25 时，3D 刀具的显示情况
图样	启用刀轨“生成”和“重播”过程中的刀具夹持器显示。您可以在“建模”应用模块中设计一个刀具夹持器，将其另存为“图样”，然后在工序中使用，以便直观检查它在加工期间与部件的干涉情况。
	指定 允许您选择所需的“图样”，定义“图样”的显示频率，并通过调整“X 增量”、“Y 增量”和“Z 增量”值，移动“图样”相对于“刀具对齐点”的位置。
	图样文件 设置“图样数据”使用的部件文件。可输入部件文件的名称，或从部件文件列表中选择。选择的部件文件必须另存为“图样数据”。
	频率 设置图样显示的频率。
	X 增量、Y 增量、Z 增量 将图样的起始位置沿 X、Y 或 Z 方向相对于刀具对齐点移动一个偏置距离。
刀轨
刀轨显示颜色	允许您设置每种类型刀具运动的显示颜色，从而有助于直观验证刀轨。 所有运动、公共色允许您将所有刀具运动的颜色设置为您从颜色对话框中选择的颜色。 所有运动均设为公共色将所有颜色设置为白色。
速度	设置刀具显示运动的速率。可移动滑块，在 1 到 10 之间设置一个相对值。值为 1 时速度最慢，值为 10 时速度最快。
刀轨显示	设置刀轨如何在图形窗口中显示。 实线 虚线 轮廓线 填充 轮廓线填充
% 工具	设置刀具进刀切削部分的比例。
刀路法向	设置垂直于刀轴或用户特定矢量的轮廓线的输出。有“刀轴”和“I,J,K”两个选项可供选择。
更多	进给率 显示每一步移动的进给率。 箭头 显示切削方向指示箭头。 行号 仅在 CLSF 重播中显示行号。
刀轨生成
确定生成的刀轨的切削区域和刀轨显示特性。 这些选项不能用于“点到点”加工。
显示切削区域	仅在平面铣和型腔铣中可用。 在处理刀轨之前显示定义每个切削层的单个或多个可加工区域的曲线。
显示后暂停	仅在平面铣、型腔铣以及固定和可变轮廓铣工序中可用。 在显示每个切削层的可加工区域或刀轨之后暂停处理器。
显示前刷新	仅在平面铣、型腔铣以及固定和可变轮廓铣工序中可用。 在显示生成的刀轨之前，移除所有现有的临时屏幕显示。
抑制刀轨显示	不显示生成的刀轨。
