UGNX10.0装配教程－零件组装约束应用；使用装配约束命令可定义组件在装配中的位置。NX 使用无向定位约束，这意味着任一组件都可以移动以求解约束。

UGNX10.0装配约束教程

可以使用装配约束：

• 约束组件，让它们互相接触或互相对齐。接触对齐约束是最常用的约束。
• 指定组件已固定到位。如果希望控制在软件求解约束时要移动的组件，这是很有用的。
• 将两个或多个组件胶合在一起，以使它们一起移动。
• 定义组件中所选对象之间的最短距离。



也可执行以下操作：

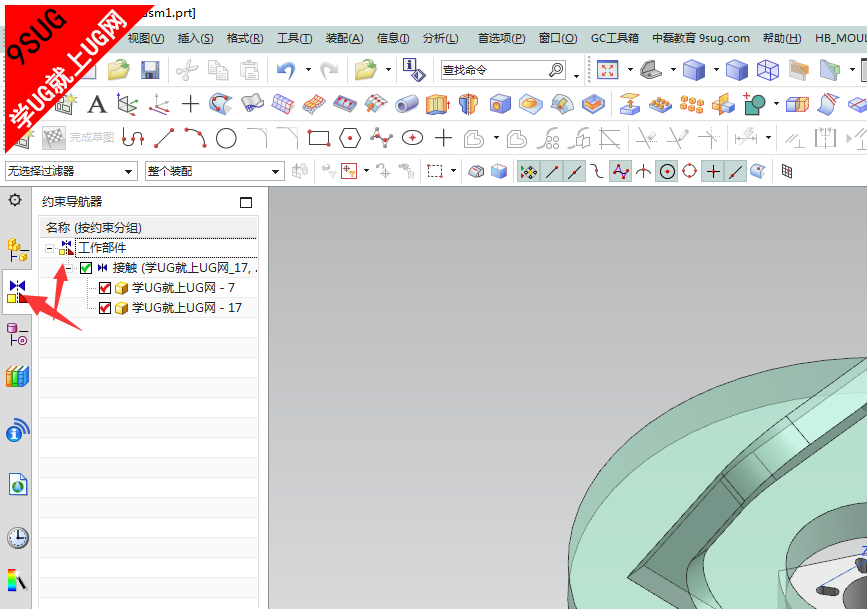

• 使用约束导航器可以在工作部件中分析、组织和处理装配约束。
• 将配对条件转换为装配约束。与配对条件相比，装配约束的创建速度更快，且使用起来更简便。
• 在装配导航器或约束导航器中创建约束组，以在装配中组织约束。一个约束组与一组装配约束相关联，并且在导航器中显示为单个项。
• 延迟装配约束的更新，直到方便为止。在准备就绪时，可以激活更新。



位于何处？

应用模块	装配
命令查找器	装配约束
