UGNX10.0制图教程－创建工程图新图纸，创建新图纸，可以使用独立的工作流方法或基于模型的工作流方法创建图纸。独立的图纸工作流

独立的图纸工作流用于将图纸数据放在单个部件文件中。对于只能使用 2D 几何体创建图纸的 2D 制图流程，建议使用此工作流。2D 曲线可直接放在图纸页上或图纸视图中，用于生成 3D 模型几何体。

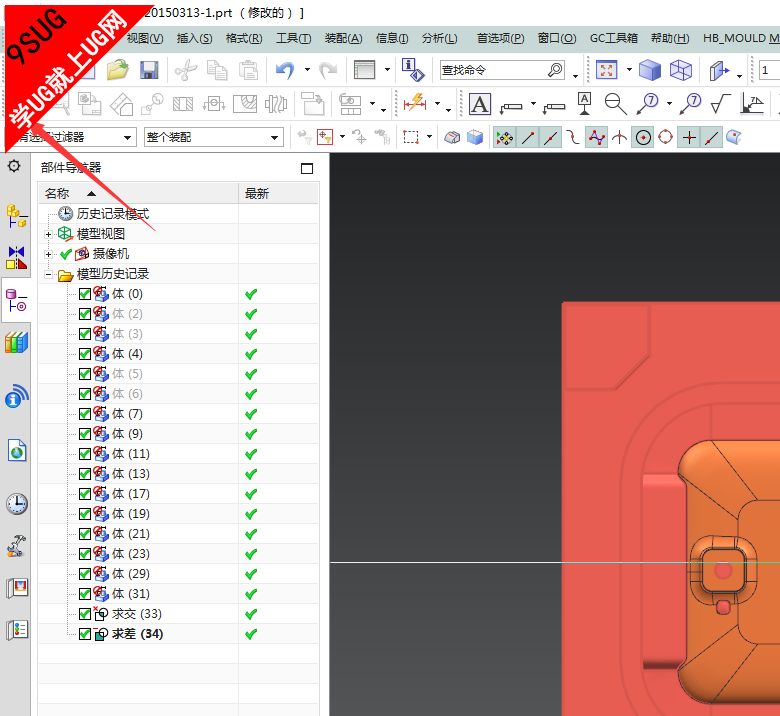

UG10.0教程

基于模型的图纸工作流

基于模型的图纸工作流使用现有 3D 几何体生成 2D 制图数据。在此工作流中，您可以：

• 将图纸直接放在包含 3D 模型几何体的文件中。图纸数据将与 3D 几何体关联，并且在模型几何体更新时更新。
• 使用主模型架构，在其中将图纸数据放在与包含模型几何体的文件不同的文件中。对于 3D 制图流程，建议使用此工作流。图纸数据将直接与 3D 模型几何体关联，并在几何体更新时更新，但不同用户可以同时处理同一模型数据。



有关主模型技术的更多信息，请参见 NX 制图方法和主模型技术。

位于何处？

独立的图纸工作流

应用模块	制图
命令查找器	新建
对话框中的位置	图纸选项卡→关系列表→独立的部件→从列表中选择一个模板

基于模型的图纸工作流 – 主模型部件中包含的图纸

应用模块	制图
命令查找器	新建图纸页 注意：如果在图纸首选项对话框的常规/设置节点→工作流节点→基于模型组中选中始终启动插入图纸页命令，则系统将自动提示您在首次进入“制图”应用模块时添加图纸页。

基于模型的图纸工作流 – 单独的非主模型部件中包含的图纸

应用模块	制图
命令查找器	新建
对话框中的位置	图纸选项卡→关系列表→引用现有部件→从列表中选择一个模板
先决条件	必须先提供要参考的 3D 模型的名称，然后才能创建图纸部件。

UGNX10.0图纸页对话框教程：

UG11.0

大小
使用模板	创建新图纸页时可用。 创建图纸页后，准备好一系列标准图纸模板，并将图纸边界几何体添加至部件。
标准尺寸	准备好尺寸框。
定制尺寸	用于指定图纸页的高度和长度。
大小	选择标准尺寸时显示。 用于从列表框中选择标准的英制或公制图纸大小。
高度	选择定制尺寸时显示。 用于指定图纸的高度。
长度	选择定制尺寸时显示。 用于设置图纸的长度。
比例	仅对标准尺寸和定制尺寸选项可用。 用于从列表选择默认视图比例，或为所有添加到图纸的视图设置特定默认比例。 注释 编辑图纸页时修改比例值，只影响未关联到表达式的当前图纸上的视图
预览
仅当选择使用模板选项时出现。显示选定图纸页模板的预览。
名称
仅对标准尺寸和定制尺寸选项可用。
图纸中的图纸页	列出工作部件中的所有图纸页。
图纸页名称	设置默认的图纸页名称，或键入特有的图纸页名称。可为名称键入多达 30 个字符。
页号	图纸页编号由初始页号 (1)、初始副编号 (2)（如果需要），以及可选的副页号分隔符 (3) 组成。从初始图纸页字符开始，将以字母数字顺序指定后续的所有图纸页。如果需要次级字符，请在初始副编号框中键入该字符。此字符必须符合在制图首选项的图纸页选项卡上指定的次要字符。分隔符将“初始页号”与“初始副编号”分开。 初始字符、次要字符及分隔符显示在部件导航器中的页号列下方。
版本	用于键入新图纸页的唯一版次代字。版次代字显示在图纸页版本列下的部件导航器中。 要编辑图纸的版次代字，请在部件导航器中右键单击其图纸页节点，然后选择递增页版本。将使用下一个可用版次代字。
设置
单位	指定图纸页的单位。如果您将度量单位从英寸改为毫米或从毫米改为英寸，则“大小”选项也将作出相应更改，以匹配选定的度量单位。
投影	指定第一角投影或第三角投影。所有的投影视图和剖视图均将根据设置的投影角显示。 注释 导入的模型视图不受此投影角设置的影响。
自动启动视图创建	仅当创建图纸时工作部件中不存在图纸页时出现。 在创建不含视图的图纸页时，可以选择要启动的视图类型。
视图创建向导	仅当创建图纸时工作部件中不存在图纸页时出现。 仅当您选中自动启动视图创建时可用。 在插入一个不含任何视图的图纸页之后，打开视图创建向导对话框。
基本视图命令	仅当创建图纸时工作部件中不存在图纸页时出现。 仅当您选中自动启动视图创建时可用。 在插入一个不含任何视图的图纸页之后，打开基本视图对话框。
自动启动图纸视图命令	仅当创建 2D 中心图纸时工作部件中不存在图纸页时出现。 在插入一个不含任何视图的图纸页之后，打开图纸视图对话框。
