UGNX10.0零件装配教程-如何将可变开部件添加到装配中,以一例实际的零件,诠释可变形部件在装配中的应用;操作步骤如下:

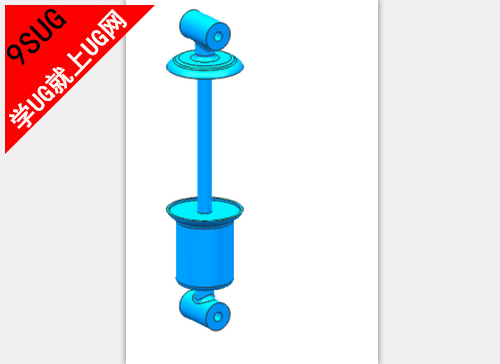

  • 确保装配是工作部件。

    UG11.0零件组装

    UG11.0零件组装
  • 选择装配选项卡→组件→组→添加

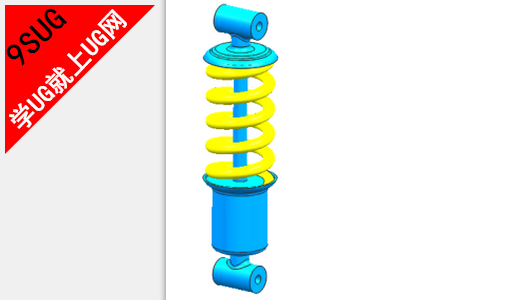

  • 选择可变形部件,并将其定位在靠近装配的某个位置。在本UGNX11.0可变形装配范例中,弹簧是可变形组件。

    UG11.0下载

    UG11.0下载
    将出现变形对话框。此对话框的名称是变形的名称。
  • 在“变形”对话框中,修改变形输入参数,然后单击确定。如果此时不想使部件变形,则单击取消
  • 按显示的样式将可变形组件约束于装配。

    UG11.0教程

    UG11.0教程
  • 保存装配。
