学UG就上UG网:
UGNX10.0装配教程-替换组件使用帮助教程:

UGNX10.0装配教程

UGNX10.0装配教程

UGNX10.0替换组件:

使用替换组件命令,可移除现有组件,并用另一类型为 *.prt文件的组件将其替换
注释
如果新组件为以下组件,则您将收到警报,即要替换的组件不是修订版的替换件。
  • 不是从同一原始模板部件创建的。
  • 如果未使用模板,则不是同一原始毛坯部件的派生部件。

位于何处?
应用模块
装配
命令查找器
替换组件



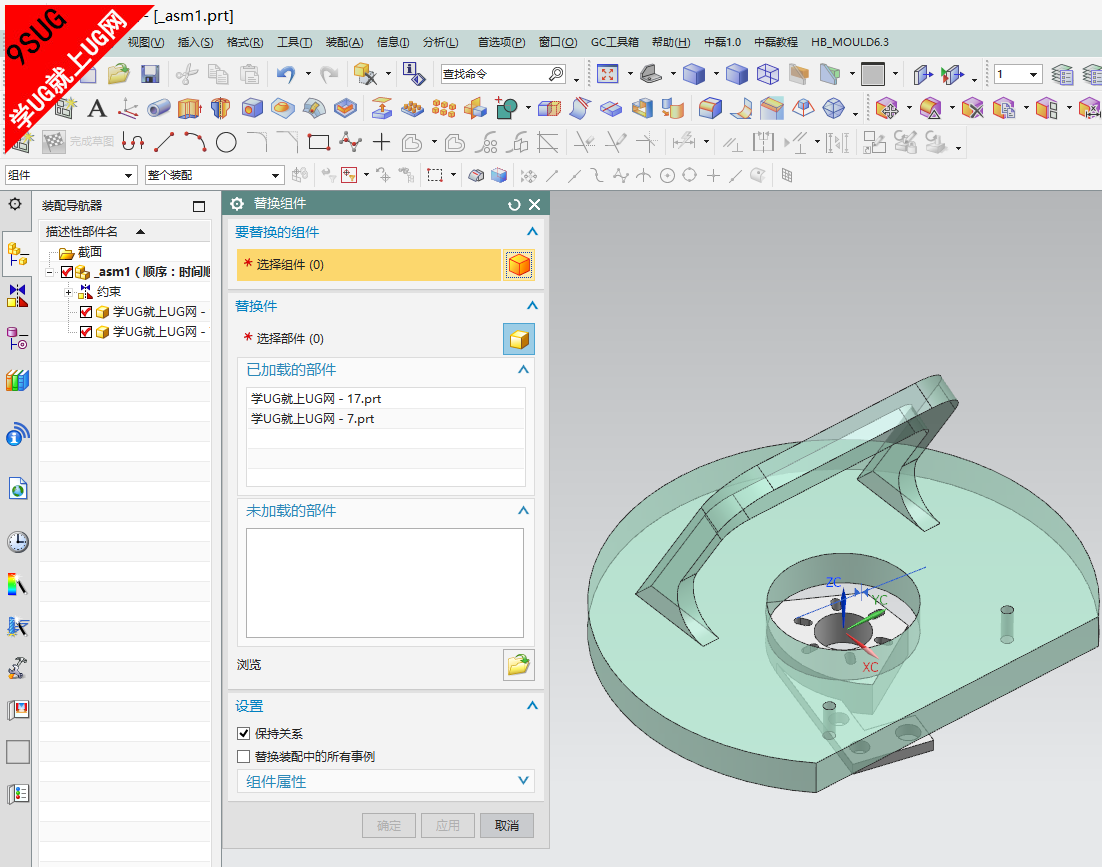

UGNX11.0替换组件对话框:

UG11.0替换组件对话框使用教程

UG11.0替换组件对话框使用教程

注释
关于此处未述及的公共选项,请参见公共对话框选项。
要替换的组件
选择组件
允许选择一个或多个要替换的组件。
替换件
选择部件
允许从以下任一项选择替换件:
  • 图形窗口
  • 装配导航器
  • 已加载列表
  • 已卸载列表

已加载
在会话中显示所有加载的组件。
已卸载
浏览到候选替换部件时显示。
浏览
允许浏览到包含部件(要用作替换组件)的目录。
设置
维持关系
指定 NX 在替换组件后是否尝试维持关系(如装配约束和属性)。
替换装配中的所有事例
指定 NX 在替换组件时是否替换所有事例。
组件属性
用于为替换组件指定部件名称、引用集和图层属性。
例如,可使用名称选项菜单执行以下任一操作:
  • 保留组件名称以使组件名称在替换后保持不变。
  • 保留替换组件的原始组件名称。
  • 指定将用于替换组件的新组件名称。

注释
如果您之前使用组件属性对话框替代了您所要替换部件的组件名称,NX 会将该替代应用于替换部件的组件名称。
