[装配教程] 新建父对象装配怎么用?NX10.0装配-就上UG网学UG

[复制链接]
发表于 2015-10-6 08:26:33 | 显示全部楼层 |阅读模式
学UG就上UG网:
UGNX10.0装配教程-新建父对象装配教程:

UG教程

UG教程

UGNX10.0新建父对象:

使用新建父对象命令可为当前显示的部件创建新的父部件。在该操作过程中,将创建一个空的装配,且当前显示的部件作为子项添加到该装配中。操作完成后,新的父装配成为显示的工作部件。
描述性部件名
截面
new_parent_assm
assm_base
约束
基座
装置
位于何处?
应用模块
装配
命令查找器
新建父对象



UGNX11.0新建父对象注释:

  • 如果工作部件不是已显示的部件,则您将收到一条消息:
    系统将为当前显示的部件创建新父项。
  • 新的父对象继承部件的最后活动布置。
  • 不继承爆炸图。
  • 不能为部件族模板创建新的父对象。

在原生 NX 中:
  • 新父项的默认单位、渲染样式和背景色均来自用于创建新父项的部件模板。您可以使用用户默认设置控制模板设置。

在Teamcenter Integration for NX中:
  • 新父项的默认单位、背景色和渲染样式均来自选定的种子部件。
  • 新父项始终是主模型部件。
  • 如果您当前显示的部件不是主模型部件,则不能创建新的父对象。




UGNX11.0新建父装配:

本示例将展示如何使用UGNX11.0为所选组件创建新的父部件文件。
  • (可选)在装配导航器中,确保当前的显示部件是您要新建父部件文件的部件。
  • 选择装配选项卡→组件组→新建父对象

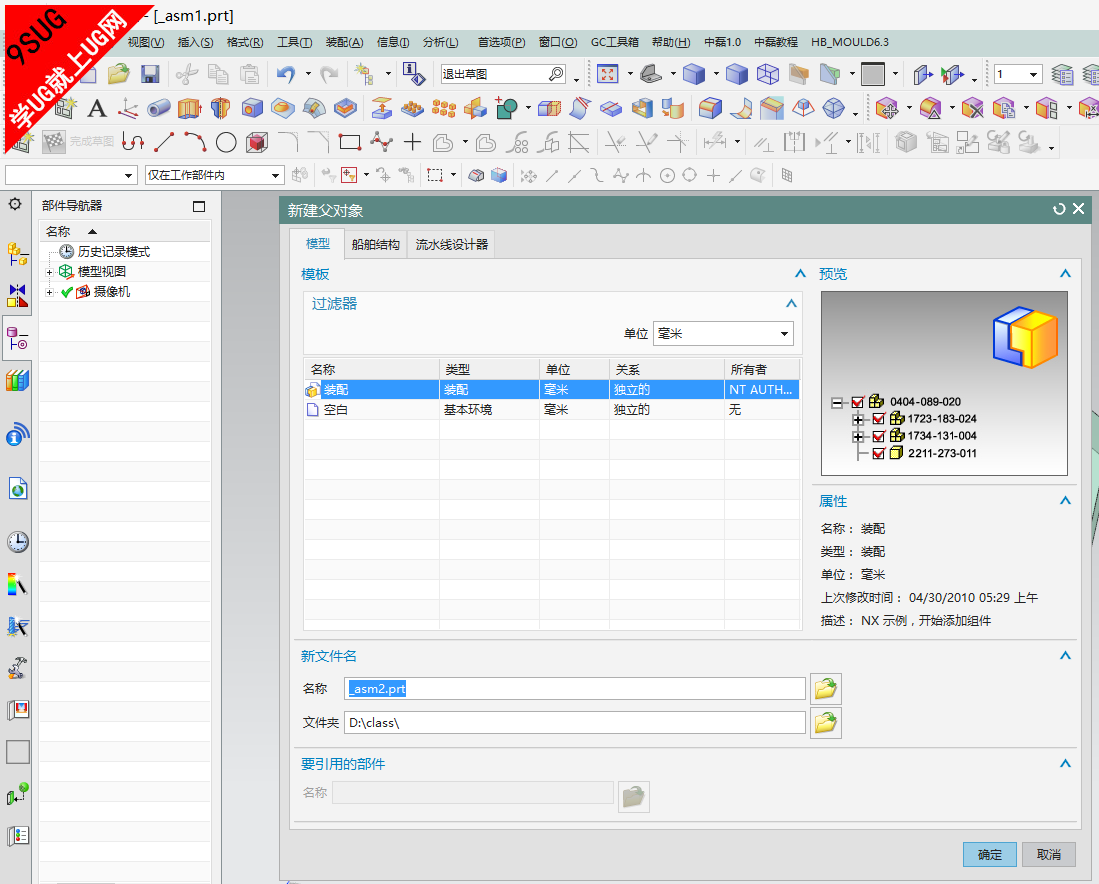

  • 新建父对象对话框中,从模板列表选择一个模板。
  • 新文件名组的名称框中,指定唯一的名称。
    提示
    单击 以选择名称相似的部件,并修改新父部件的名称。
  • 文件夹框中,指定父部件文件的目录。
    提示
    单击 以导航至新父部件文件的目录。
  • 单击确定
    装配导航器会列出父部件文件。新的父部件文件成为工作部件。
