斜顶模具结构设计-UGNX10模具设计公益培训－就上UG网

[复制链接]
ug9.0发表于 2015-9-28 11:22:17 | 显示全部楼层 |阅读模式
学UG就上UG网：
对于塑料制上，侧壁上有孔或扣的特征，UG11.0设计师通常会把这些扣或孔设计成行位或斜顶，对于本例模具设计，采取的模具结构为斜顶出扣位，在本模具全部结构设计中，后模带有斜顶，前模为原身结构；

UG11.0

UG11.0

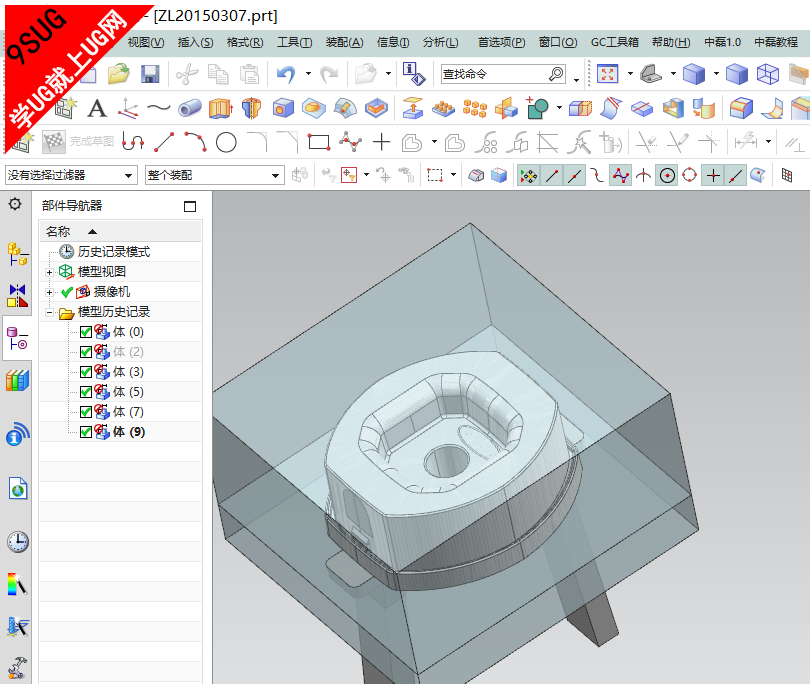

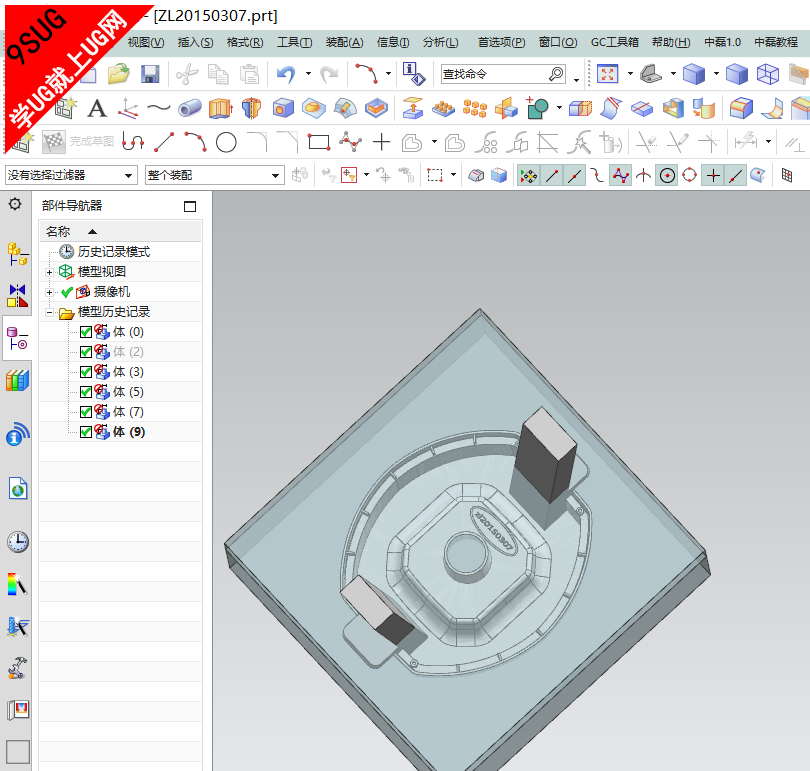

斜顶模具结构设计－公益培训使用的是UGNX10.0最新版的软件，本例模具编号为ZL20150307,时长约30分钟，讲解了关于斜顶的画法及拆法，对于没有斜顶模具设计的朋友来说，这是一份很好的入门课程。

UG10.0

UG10.0
案例素材下载：
斜顶模具结构设计-UGNX10模具设计公益培训－就上UG网.zip (859.55 KB, 下载次数: 22)
模具设计公益培训UG模具设计视频教程UG10教程UG11教程
