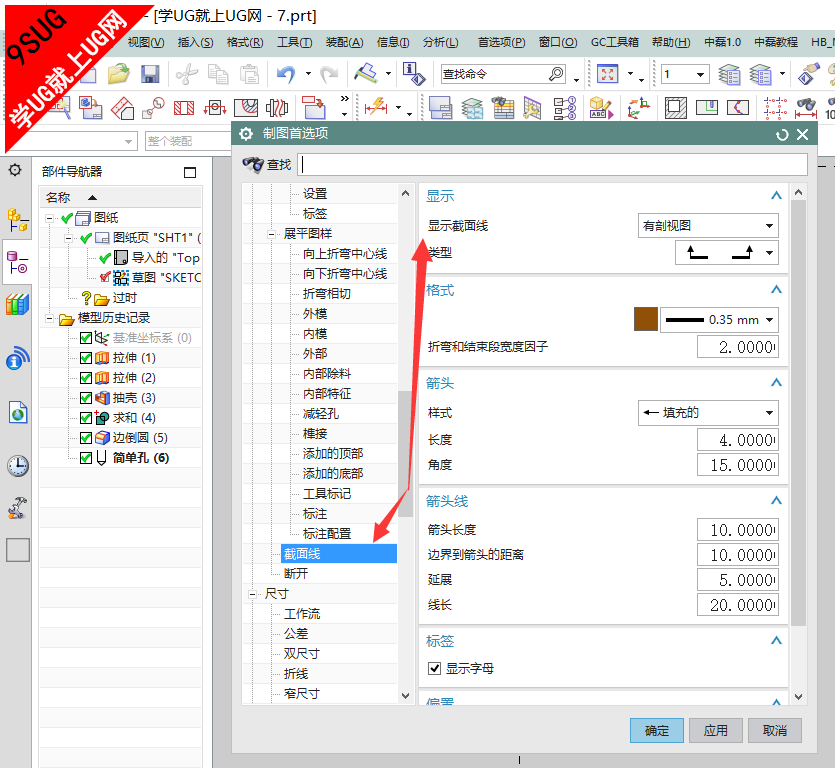

UGNX10.0制图首选项设置教程－截面线首选项：

UG11.0

显示
显示截面线	设置在创建截面线时所用的方法。 • 有剖视图 在向视图中添加了截面线符号后，系统会自动创建关联的剖视图。 • 无剖视图 仅创建截面线符号。不会创建任何关联的剖视图。
类型	设置截面线的外观。
格式
颜色、线型、宽度	设置整个截面线的颜色、线型和宽度。 注释 要查看图形窗口中的宽度更改，请确保可视化首选项对话框中直线选项卡上部件设置组中的显示线宽复选框已选中。 另外，如果可视化首选项对话框中颜色/字体选项卡上图纸部件设置组中的单色显示已选中，则请确保显示线宽复选框也已选中。 如果未设置显示线宽，则所有对象将以 0.13 毫米宽度显示。
折弯和结束段的宽度因子	控制截面符号线折弯段和结束段的宽度。 此宽度作为一个线宽因子给出，仅限于 1 到 4 之间的值。 折弯和结束段宽度因子=4
箭头
样式	设置箭头的样式。
长度	控制箭头的长度（以英寸或毫米为单位），视部件的单位类型而定。
角度	控制箭头角度的大小（以度为单位）。
箭头线
箭头长度	控制箭头的全长，从箭头的尖端到箭头线的末端。长度以部件的单位给出。
边界到箭头的距离	控制截面线箭头段与包围部件的几何体框之间的距离。 注释 在 NX 自动为截面线创建箭头段时会用到边界到箭头的距离.
延展	控制扩展超过箭头段的截面线部分。
直线长度	控制截面线端点与包围部件的几何体框之间的距离。
标签
显示字母	控制是否在截面线符号中显示标签字母。
位置	定义与截面线符号的组件相关的字母位置。 提示 初步创建截面线标签后，可以手动将其拖到新的位置。
在折弯处显示字母	当类型设置为两端加粗，箭头朝向直线 时可用。 将截面线字母添加到每个箭头以及截面线中折弯段的每个端点。
显示旋转字母	当类型设置为两端加粗，箭头朝向直线 时可用。 控制 JIS 截面线旋转字母是否显示。
选择旋转字母	仅在设置对话框中可用。 用于选择现有的截面线字母并将其替换为该旋转字母。
偏置
使用偏置	确定截面线任何一侧的距离通道是否用于体选择。
缝隙	指定偏置距离值。
