补面、模具镶件拆解技术－UGNX10.0手动分模教程－学UG就上UG网

[复制链接]
ug9.0发表于 2015-9-9 17:39:08 | 显示全部楼层 |阅读模式
学UG就上UG网：

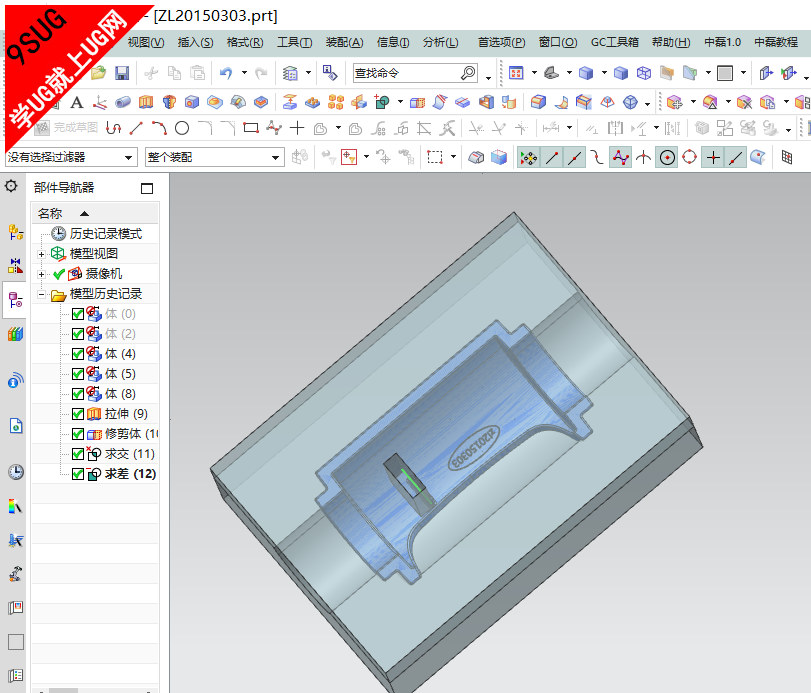

本例模具编号为：ZL20150303，用的是UGNX10.0版本，本节UG公开课主要讲解了使用扩大曲面的方来来补零件的面，以及模具结构设计中，模具镶件如何用UG软件进行拆析！
UG模具设计无外乎实体分型与曲面分型两大类，实体分型采用的是补实体的方法来修补零件上的碰、插穿孔；而曲面分型则采用补面、抽取零件实体表面的方式创建分型面、分型，下一节将分别使用这两种方法来进行UGNX10.0手动分模。
案例素材下载：
UGNX10.0手动分模公开课－补面、模具镶件拆解技术素材下载.zip (348.18 KB, 下载次数: 48)
曲面分模UG10教程UG10模具设计
