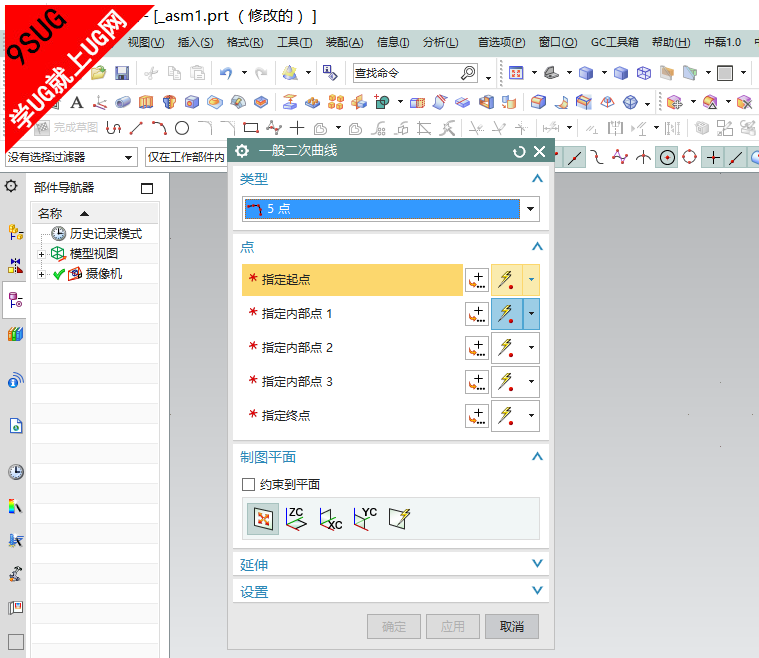

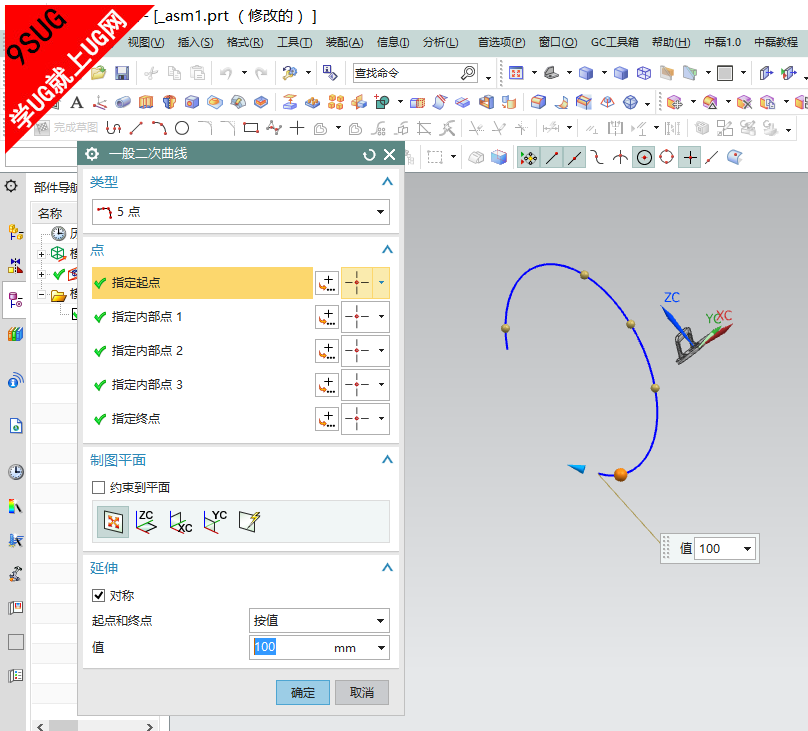

本UGNX10.0建模曲线使用教程讲解使用 5 点创建二次截面曲线的方法，通过在屏幕上选择5个点，使用一般二次曲线命令，来创建过这5个点的二次曲线，操作范例如图；

UG11.0

1.		选择曲线选项卡→曲线组→一般二次 。
2.		从类型列表中，选择 5 点。
3.		对于指定起点，定义一个点。
4.		按顺时针顺序定义三个内部点。
5.		对于指定终点，定义一个点。
6.		单击确定。

说明：
在使用5点创建UGNX10二次曲线时，在其设置对话框，可以对创建好的一般二次曲线进行适当的对称延长。
