使用UGNX10.0爆炸图追踪线命令可创建一些线条来描绘爆炸组件在装配或拆卸期间遵循的路径。追踪线只能在创建它们时所在的爆炸图中显示。

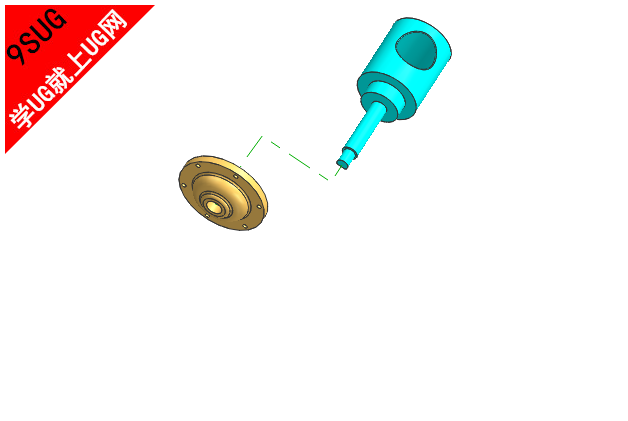

UG10爆炸图追踪线

可以将爆炸图及其所包含的追踪线导入图纸中。

注释：
必须显示建模视图才能创建追踪线。


UGNX10.0创建装配追踪线对话框：

UG10爆炸图追踪线对话框

开始
指定点	可在组件中选择要使追踪线开始的点。
结束
结束对象	可指定结束对象是： 点 - 用于大多数情况 组件 - 如果很难选择终点，则可以使用该选项选择追踪线应在其中结束的组件。
指定点	在终止对象设置为点时可用。 可在组件中选择要使追踪线结束的点。
选择对象	在终止对象设置为组件时可用。 可选择追踪线应在其中结束的组件。NX 使用组件的未爆炸位置来计算终点的位置。
路径
备选解	显示所选起点和终点之间的追踪线的备选解。
