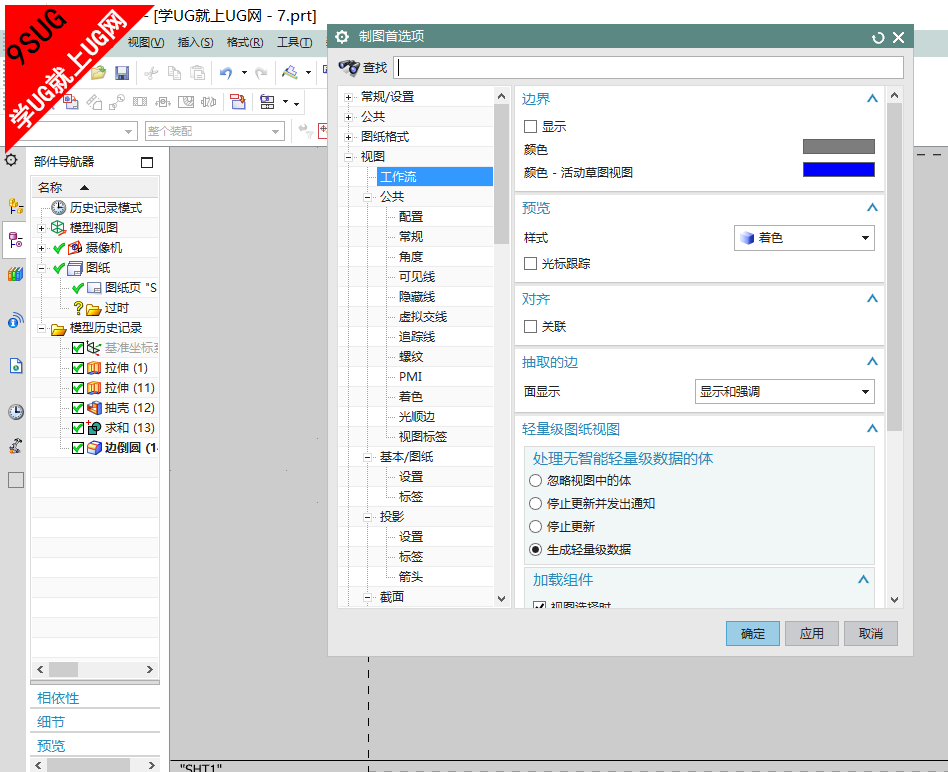

在UGNX10.0制图工作流首选项中，比较常用的设置是边界显示设置，默认的情况下，在出UG制图时，其图纸的外围会有一个矩形，这个矩形就是其边界，如不想UG工程图产生图纸的边界，去掉边界对应的钩即可，操作如下图。

UGNX10.0制图工作流设置

边界
显示	选择此选项时，显示环绕制图视图的边界。
颜色	设置所有图纸边界的颜色，除了标识为活动草图视图的制图视图。
颜色 – 活动草图视图	设置活动草图视图的制图视图的边框颜色。
预览
样式	允许您使用以下预览样式类型之一预览您要添加到图纸中的草图视图。 边界 - 显示带有边界框的空视图。此选项对于大型装配的视图最有用。 线框 - 用单色显示线框，有轮廓线和隐藏边。 隐藏线框 - 用单色显示线框，无轮廓线或隐藏边。 着色 - 显示一个没有背景和高级渲染功能（雾化、纹理等）的彩色着色视图。
光标跟踪	设置此选项以使用 XC/YC 坐标或偏置距离来放置视图。坐标和偏置值显示在屏显输入框中。偏置是相对于视图中心的。 当光标在图形窗口周围移动时，系统会跟踪它在图纸坐标中的位置并将其显示在 XC、YC 和偏置框中。 要将视图放在图纸上，您可以在 XC 和 YC 框中输入图纸的 XY 坐标，然后按 <Enter>。或者，您也可以在偏置框中键入一个值。
对齐
关联	选择此选项后，可以在投影视图和其父视图之间，或者在通过标准视图命令或从视图创建向导中创建的视图之间创建关联对齐。当父视图发生移动时，关联的视图仍将保持对齐，随父视图移动。
抽取的边
面显示	设置可以在抽取的边视图中选择的对象的类型。 显示和强调 让您在已抽取边的视图中选择面和体。需要创建中心线和形位公差符号（需要与面或实体相关联）之类的对象时，此设置非常有用。请注意，如果选择此选项，则无法选择的实体（即尚未加载或自上次更新视图后已修改的实体）将变灰。 仅曲线 用于选择已抽取边视图中的曲线。
轻量级图纸视图
处理无智能轻量级数据的体	这些选项指定在视图创建或更新期间检测到丢失、不完整或无效的轻量级体时将进行哪些操作。 省略视图中的体 通过从视图中移除任何无效体来更新视图。 停止更新并发出通知 停止视图更新并通知用户更新失败。单击警告消息中的详细信息按钮，以查看有关失败原因以及任何可用的纠正操作的附加信息。 停止更新 停止视图更新。不显示任何用户提示。 生成轻量级数据 提供用于标识和生成缺少的轻量级数据的选项。轻量级数据自精确体中生成，存储在包含精确体的部件中，用于为智能轻量级视图渲染隐藏线。如果组件部件为只读，或者如果部件未保存，则在关闭部件时轻量级数据将丢失，下次加载图纸和更新视图时必须重新生成。
加载组件	允许您在需要精确的模型数据时自动加载任何已卸载的装配组件。加载行为与装配加载选项对话框中的设置保持一致。 视图选择时 自动加载装配组件以执行对轻量级视图进行尺寸标注等操作。 注释 已加载的组件不会自动卸载。 原有视图更新时 加载与轻量级（小平面表示）视图相关联的装配组件，以执行更新剖视图等操作。 注释 已加载的组件不会自动卸载。
为智能轻量级启用光顺边	允许您在智能轻量级视图中将光顺边显示为光顺边或可见线。选中此选项后，将使用光顺边的设置。取消选中后，将使用可见线的设置。
可见设置
使用透明度	如果选择此选项，则图纸上每个制图视图中的所有着色对象都将按编辑对象显示对话框或视图相关编辑对话框中所指定的透明度设置进行绘制。清除该选项后，图纸的每个成员视图中的所有着色对象将显示为不透明，而不考虑其透明度设置。
使用直线反锯齿	选中该选项后，将以更平滑的方式绘制直线、曲线和边。
显示小平面的边	如果选择此选项，则以小平面化视图形式显示用于渲染着色面的三角形小平面的边或轮廓。
视图创建向导
超过组件计数时显示	为用作大型装配，请建立一个部件中所必须包含的最少组件数（已加载或已卸载）。超过此数量后，大型装配页面将动态添加到视图创建向导中。创建大型装配图纸时，大型装配页面中的选项可以优化性能。
