在用UG10.0创建发动机活塞的运动仿真时，需要为其添加滑动副及旋转副，与以往所创建的运动仿真不同在于，在本例中，要额外增加连接连杆，关于发动机活塞运动仿真模拟请看此NX10.0教程；

发动机活塞运动仿真

NX运动仿真步骤：
1、打开事先绘制好的发动机三维模型；（发动机活塞零件包括曲轴、连接杆、火塞、缸体、销钉等零件）

UG运动仿真

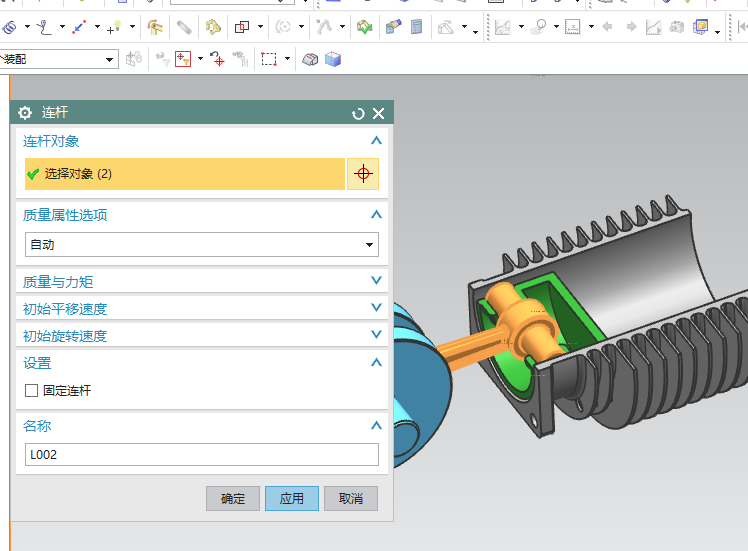

2、从UG10.0建模模块切换到运动仿真模块，新建一个运动仿真并为其创建连杆，在创建连杆时需要注意，连接杆与销钉要创建在一起；

发动机火塞UG运动仿真

3、把曲轴作为第一个运动副，其类型为旋转副，在创建旋转副时，要为其增加驱动；

NX10.0运动仿真教程

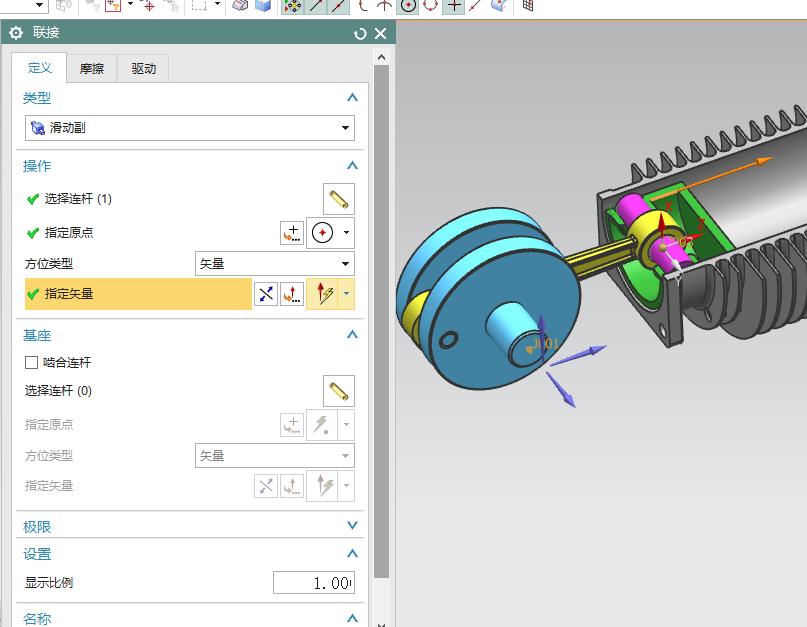

4、依次创建旋转副（需要添加连接连杆），最后为活塞增加滑动副；

运动仿真

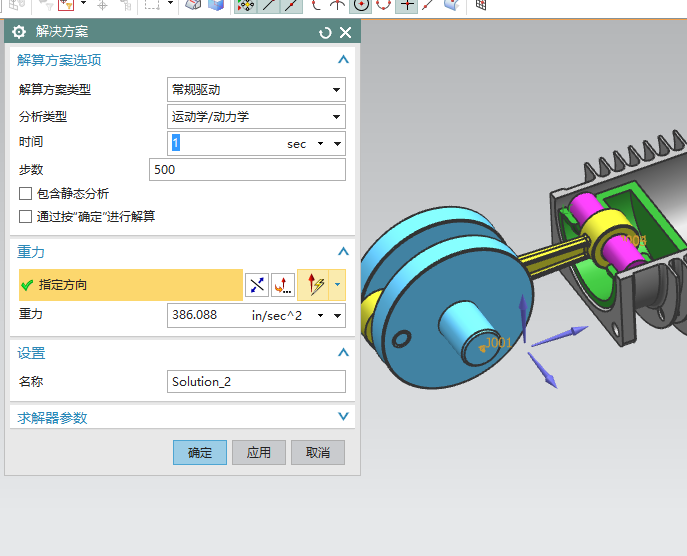

5、在以上四步完成后，单击计算求解；步数可以设置成500，时间可以给1；

UG11.0

6、通过解算、动画等一系列的操作，最终使用UG10.0模拟出的发动机活塞运动仿真如图；
