这是一名网友向我咨询的问题,其原问题是:他是使用creo3.0绘图的,在绘制零件的过程中,其想把零件隐藏,在creo3.0中,对零件隐藏有两种方法,其1为使用隐含功能,直接对零件进行隐藏;其2是把要隐藏的零件移动到一个图层中,然后关闭图层,也可以实现隐藏零件,本节经验讲解在creo3.0软件下,使用隐含功能来隐藏零件;

creo

creo

creo3.0隐藏零件:
1、打开creo3.0软件后,可以使用重新绘制或直接打开原来的零件;(我是绘制的)

creo3.0教程

creo3.0教程

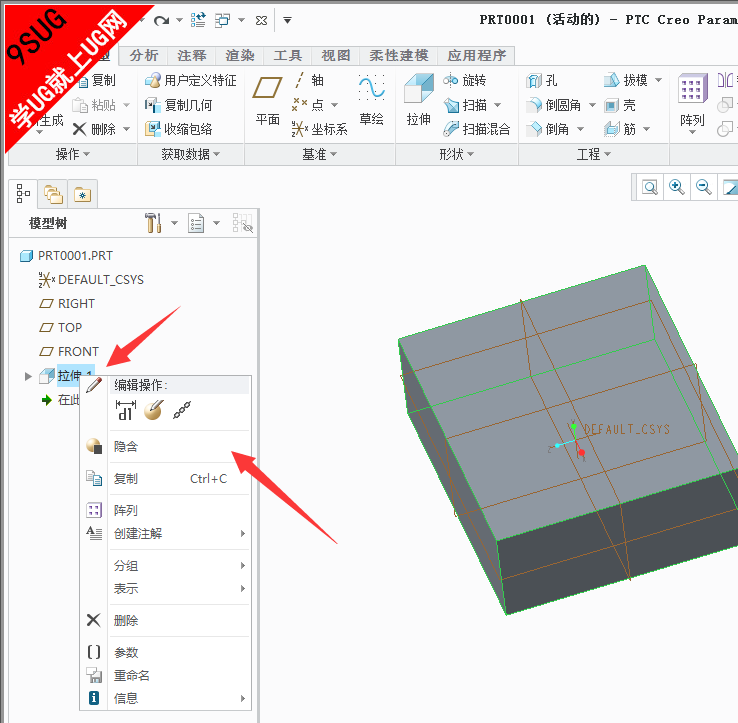

2、在模型树(模型树显示的是图形的绘图步骤,所用到的指令)一栏,选中零件,然后右键,单击隐含;

creo4.0教程

creo4.0教程

3、当为零件执行隐含操作后,其提示如下,询问你是否需要隐含零件,如隐含,点确定,否则点取消;

creo3.0论坛

creo3.0论坛

4、此时在绘图窗口,刚才所绘制的零件就不显示了;从而实现了隐藏零件的功能;

creo

creo

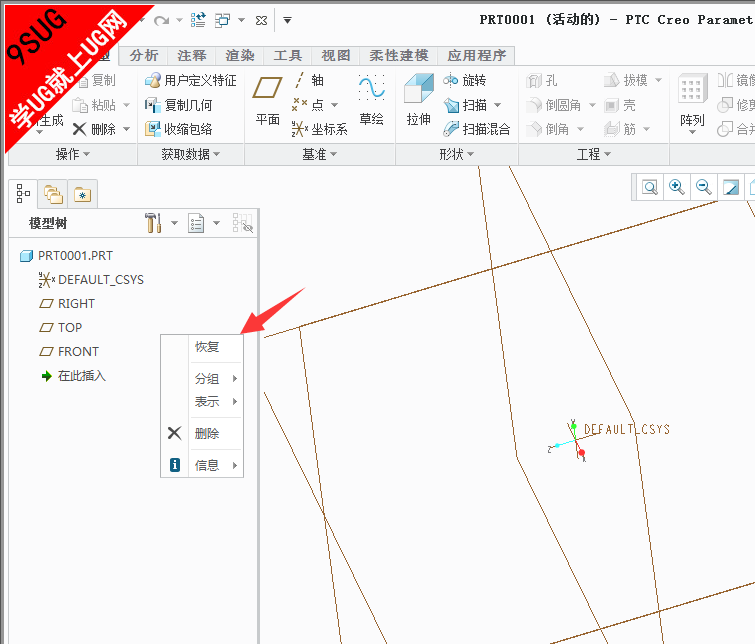

5、如想显示零件,可再次在模型树上右键,弹出恢复按钮;

creo教程

creo教程

6、恢复后的零件模型如下,如此通过隐含功能来实现隐藏零件;(当然也可以通过图层,操作方法类似:选把零件移动到一个图层中,然后通过关闭图层,也能达到直接隐藏零件的目的)
