机床轮UG10.0运动仿真教程要创建三个连杆及四个旋转副,在这四个旋转副当中,其中旋转副1要为其增加驱动,在第四个旋转副中,其类型为滑块副,下面咱们来用NX11.0来创建下机床轮的机械运动仿真;

NX10.0运动仿真:

1、在用UG10.0创建机床的运动仿真时,由于其是有多个零件,必须先创建一个装配体,启动UG10.0并新建一个装配零件,其参数如下:

UG11.0教程

UG11.0教程

2、通过运用约束,把需要进行组装的五个零件组装到一起,其最终的UG装配结果如下图;

NX11.0下载

NX11.0下载

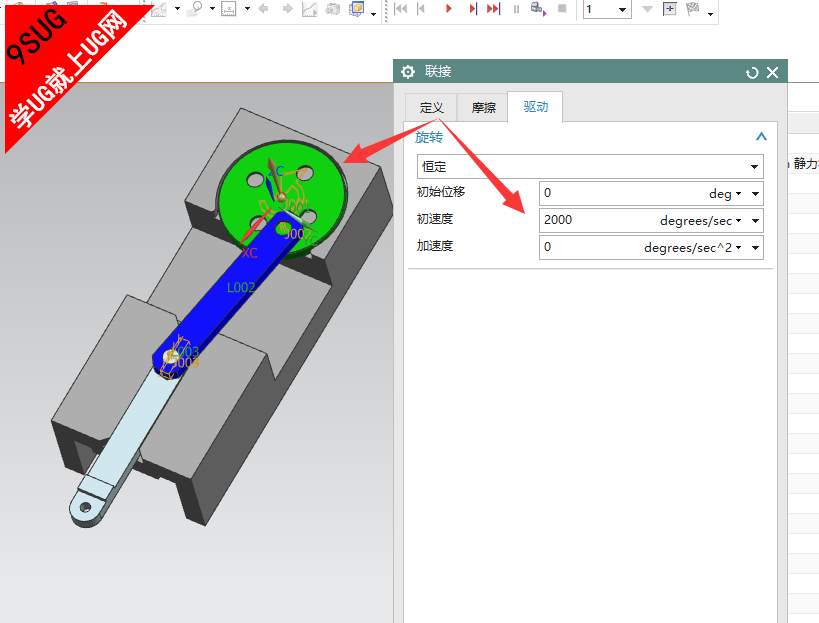

3、依次对图中的三个零件(圆轮、两运动杆)添加成连杆后,把连杆1(圆轮)做成第一个旋转副,由于其要运动,要为其增加驱动;

UG10.0教程

UG10.0教程

4、对于连杆3,在使用两次,第一次是用来创建旋转副,第二次是为其增加滑动副,其参数设置如下;

NX10.0教程

NX10.0教程

5、在UG10.0运动仿真的参数设置完成后,点击解决方案,在解决方案对话框中,按下图提示操作,给的时间越长,其运动的就越快;

UG运动仿真

UG运动仿真

6、通过动画按钮,使用UG10.0创建的机床轮模拟运动仿真就创建完成了;
