UG模具设计笔记本后壳分模案例－就上UG网

  [复制链接]
ug9.0发表于 2015-7-20 09:15:54 | 显示全部楼层 |阅读模式
学UG就上UG网：
笔记本后壳的模具结构比较复杂，其内部的镶件、顶针、司筒、斜顶较多，就笔记本的整体设计而言，其为四面滑块结构，这与手机模具设计比较近似；

UG模具设计

UG模具设计

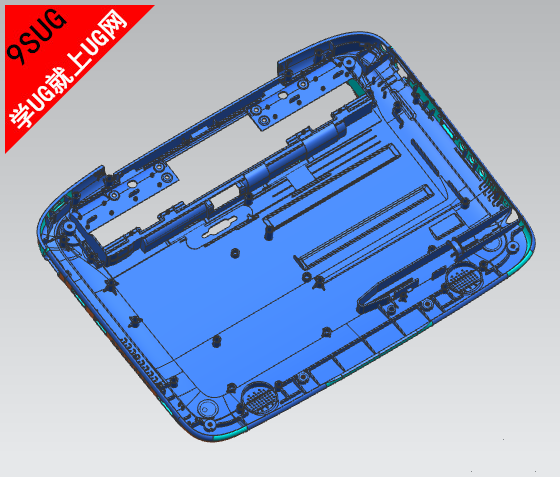

通过使用UG对笔记本后壳进行拆分后的结构如下，为便于封胶，笔记本前模要倒有斜角，而这个斜角的度数45度；

笔记本模具设计

笔记本模具设计
由于笔记本为大型的模具，其后模要分为两块，就进胶这块，笔记本采用的是热流道方式的进胶；下图为做好的笔记本全部的结构图；

笔记本结构

笔记本结构
笔记本练习素材：


UG模具设计笔记本后壳分模案例－就上UG网

提取密码：
游客，如果您要查看本帖隐藏内容请回复



UG模具设计笔记本模具设计模具结构图
