[三维造型] UG练习题,拉伸、偏置面、倒角巧妙经验

[复制链接]
发表于 2019-6-17 21:43:34 | 显示全部楼层 |阅读模式
这是UG网为学UG的小伙伴发布的第三个NX练习题,在这一题中,主要用到NX的拉伸、偏置面、非对称倒角功能;

绘图步骤:

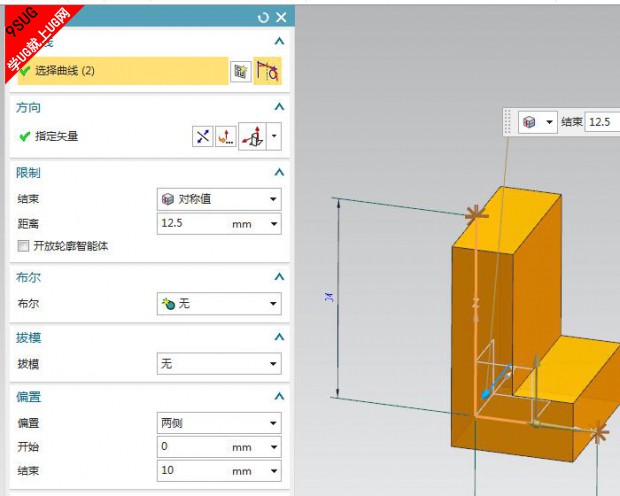

1.采用单线拉伸的方法,对称拉伸深度为12.5,均匀厚度为10;
2.由于短面的厚度是9,统一拉伸的厚度为10,此时需要用到偏置面减低1mm;

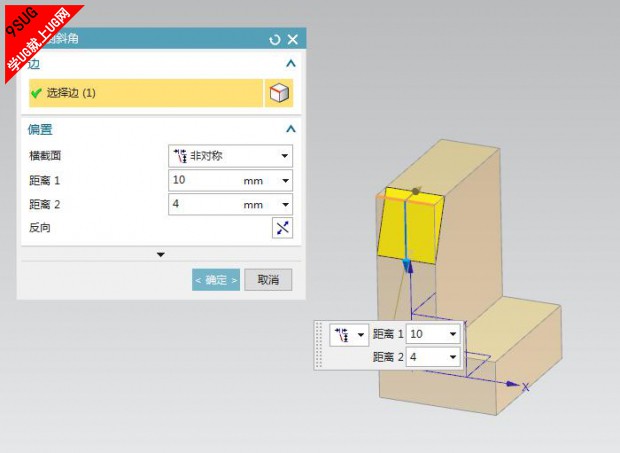

3.非对我倒角,两边分别为10和4;
4.在零件的主体构建完成后,创建长主体和圆柱,然后拉伸并作出求差,确定后完成此图;
5.经过渲染,一个简单却很漂亮的三维小图就画好了,欢迎关注“UG网”,每天发布学UG小经验;
