概述：
本案例取材一例按键，对于按键模具，或许很多人都认为简单的不能再简单了！之所以说其简单，是因为其分型面是平的，也没有破孔需要修补，相对于设计而言，是简单的；但是如果用UG设计按键模具的设计师不了解其结构及其生产工艺，那么其就设计不出合理的按键模具来！

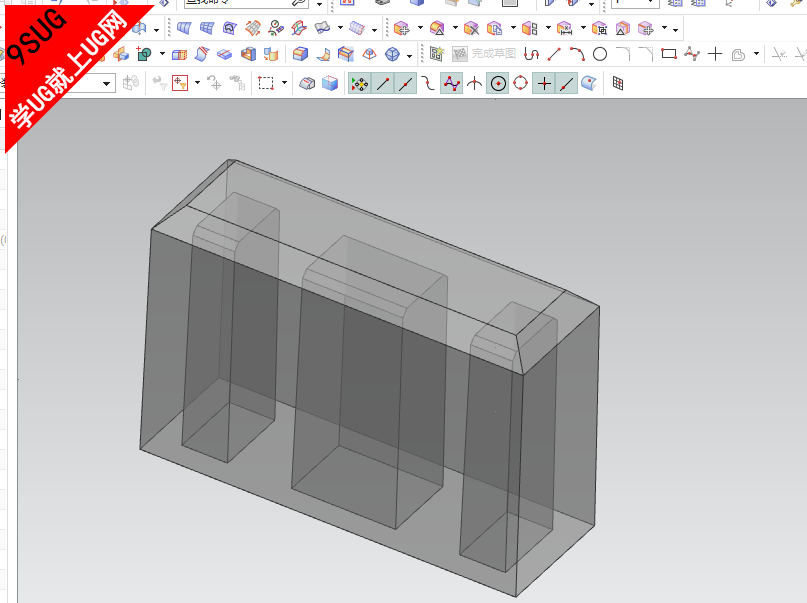

手动分模

安排：
本套按键模具结构共28节，从拿到产品一直到最后设计出来的全3D，不但讲解了使用UG9.0进行分模的技巧，还运用了胡波模具设计工具来创建模个的辅助标准件，本UG教程从446节开始，将持续到473节，欢迎热爱模具设计的朋友观看、学习、交流！

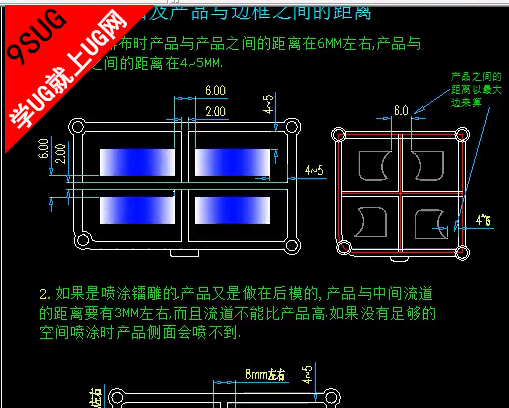

按键模具设计标准

在线视频：
本按键模具设计所使用的软件版本为NX9.0,目前已全部上传至土豆视频上，欢迎在线学习。

如果无法播放，请点击此处在新窗口打开

下载：
3D素材： 按键3D文件.zip (21.52 KB, 下载次数: 47)

2015-4-14 16:07 上传

点击文件名下载附件



源视频： UG9.0按键模具设计第500节下载链接.zip (8.26 KB, 下载次数: 127)

2015-4-14 16:07 上传

点击文件名下载附件 （附件中是教程下载的网盘地址及提取密码）



总结：
本UG9.0模具设计教程采用的是全3D手动分模设计，详细系统地讲解了按键模具设计的标准，本节UG教程主要讲解按键模具的分型及其定料过程。
