UG10.0零件尺寸测量教程－就上UG网

UG10.0教程：
什么是3D查数：打开一个绘制好的3D零件，查找所需的零件尺寸，本经验要用到的UG指令为：测量距离；在对3D零件进行机加工时，由于图纸上的标注尺寸太多，漏标是常有的事，这时机加工人员就要找到绘制图纸设计师，重新打开零件，查漏标的数后，再进行加工。

UG10.0测量距离－就上UG网

UG10.0测量工具使用技巧：

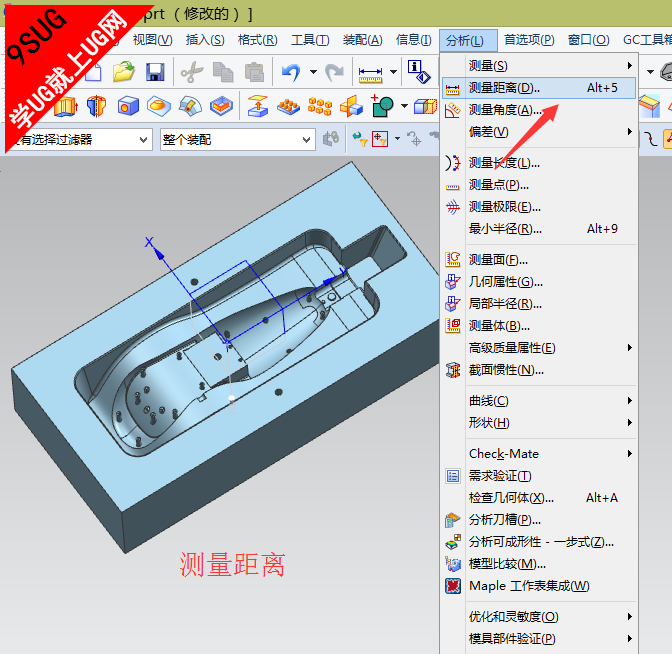

1、测量命令在－分析－菜单中；

UG10分析－就上UG网

2、测量的下拉菜单中，可测量的尺寸种类很多，如距离、半径、直径等；

测量的分类－就上UG网

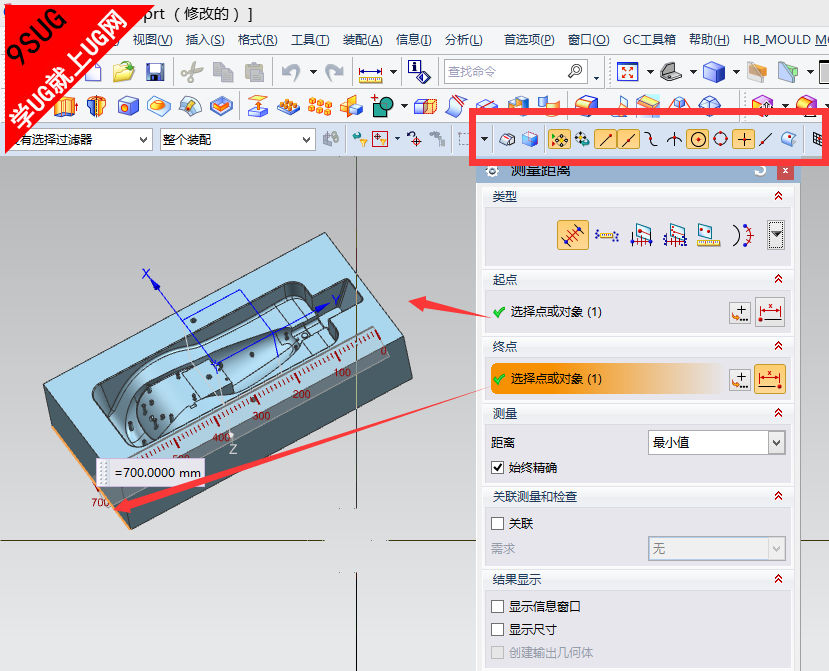

3、测量两面之间的距离，按下图进行选面，在测量时要注意配合使用选择工具条；

NX10.0选择条－就上UG网

4、为便于测量其所有的数据，可以打开显示信息窗口；

UG信息窗口－就上UG网

5、测量直径，选图上圆孔，可以测得直径是12mm；

UG测量直径－就上UG网

6、测量曲线长度，所测线是直线，用测量长度最方便，如下图对三条线进行测量后的数据，其长度显示在信息窗口内。

UG测量曲线长度－就上UG网

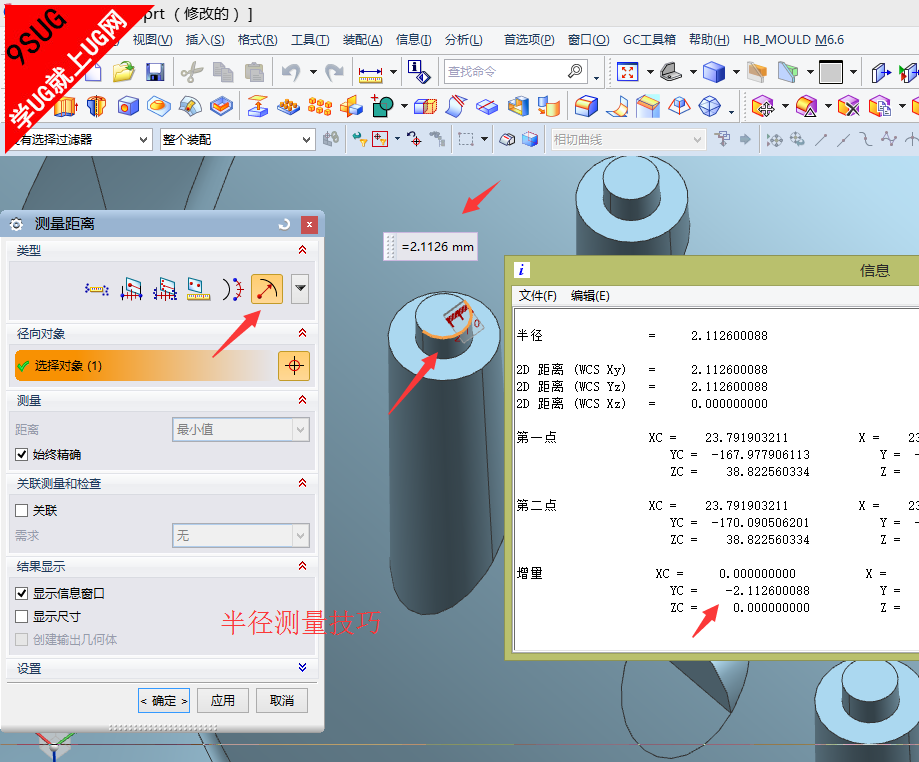

7、测量半径，对于下图的小圆柱，需用测量半径，查得数据约2.1mm;

UG测量半径－就上UG网

8、本节经验讲解的是日常工作技巧，实用性很强，要用心才能掌握。
