UG10.0教程－G007节：
        完全固定约束是UG10.0草绘中新功能之一，其定义为：约束一个或多个曲线和顶点，使之固定；曲线在添加过完全固定约束后，不能再对曲线执行移动操作，具体使用方法请参考本经验；附有UG视频教程。

如果无法播放，请点击此处在新窗口打开

UG10.0定角约束：

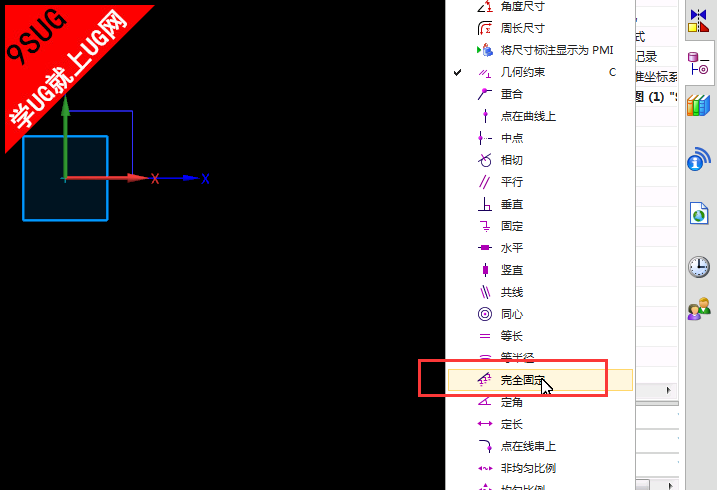

1、在进入到UG10.0软件的草绘中以后，可以通过点取绘图窗口之外的草绘工具栏找到完全固定约束命令，如下图：

UG10.0草绘

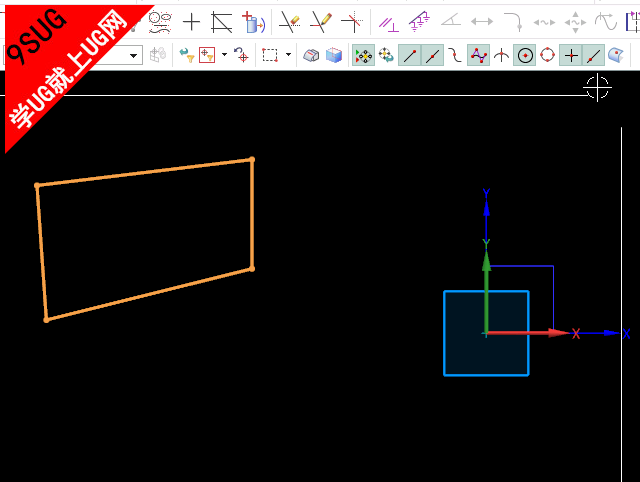

2、按下图先绘制一组封闭的曲线，以便下一步使用完全固定约束；如下图：

UG10.0软件

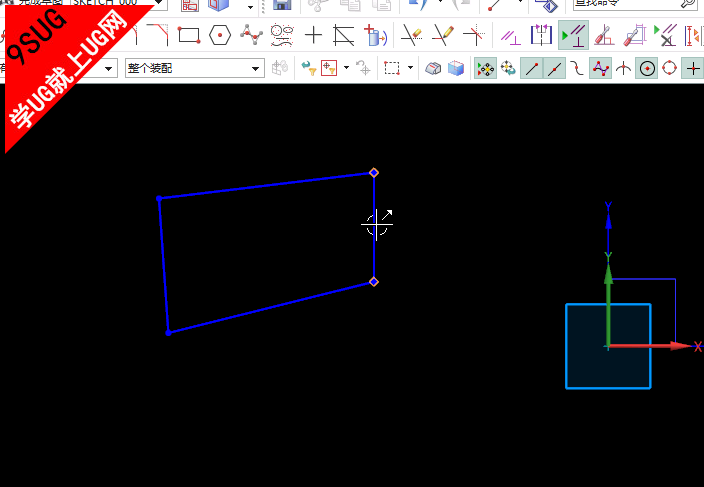

3、没有添加移动约束的曲线，鼠标按在上面可以随意拖走，如下图：

UG10.0

4、如果不选种曲线，其完全固定约束是不可使用状态；如下图：

NX10.0约束

5、选中所要进入约束的曲线后，其完全固定约束为可使用状态，如下图：

选中线后才能加UG10.0完全平定约束

6、为曲线增加完全固定约束后，其四角会产生四个约束箭头；如下图：

UG添加约束后

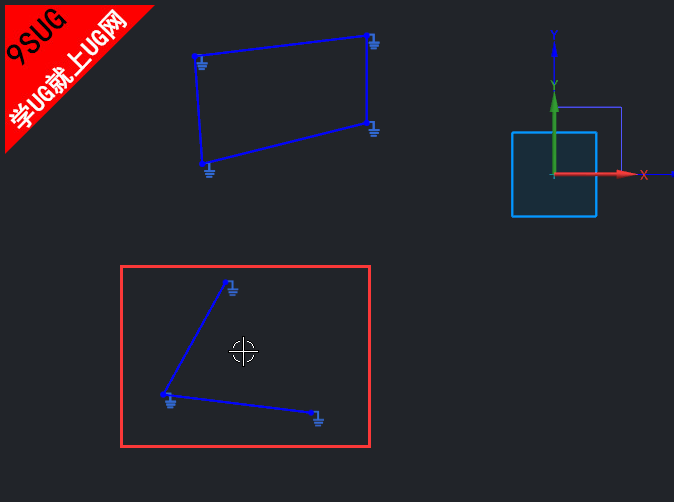

7、为两单独的曲线增加完全平定约束后，其位置将不会再发生变化，除非你删除约束，如下图：

NX10.0固定约束符号

8、为矩形增加完全固定约束；关于UG10.0完全固定约束的几种形式全部讲解完成，欢迎对照视频及本经验学习。

UG10.0完全固定约束

本UG教程由学UG就上UG网原创，转载请注明。
