powermill偏置全部– 模型区域清除范例

powermill偏置全部– 模型区域清除范例

• 偏置区域清除策略在激活Z 高度沿毛坯和部件外形进行轮廓进行加工，随后偏置一个距离，直到加工完毕全部毛坯区域。

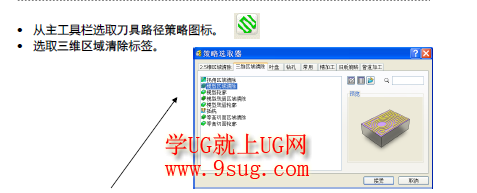

• 从主工具栏选取刀具路径策略图标。


• 选取三维区域清除标签。


powermill

• 选取模型区域清除，打开以下表格。


• 输入名称D50T6_A2。


• 选取样式– 偏置全部。


• 设置余量为0.5


• 设置行距为20。


• 设置下切步距10。


• 其它值使用缺省值，计算表格。


• 处理完毕后，取消表格。


powermill

powermill

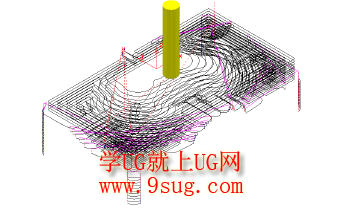

• 偏置区域清除（模型）表格一打开，浏览器中即出现一未处理过的刀具路径（缺省名称改变为D50T6_A2)。


powermill

• 同时进行刀具路径仿真和ViewMILL 仿真。


powermill

• 设置无图像

  powermill

  ，关闭ViewMILL

  powermill

  ，返回PowerMILL 。


• 从主下拉菜单选取文件– 保存项目，更新保存的数据。


• 此时项目 (D:\users\training\COURSEWORK\PowerMILL-Projects\Spkr-Core) 即被更新，更新的项目中包含有新产生的偏置区域清除刀具路径。


• 从主菜单工具栏选取文件– 删除全部。


• 从主菜单工具栏选取工具– 重设表格。
