CAD图纸导入UG软件中，解决图形尺寸被自动放大的方法

CAD图纸导入UG软件中，解决尺寸被自动放大的方法

昨天，在使用UG软件打开CAD图纸后，发现原有的CAD图纸尺寸扩大了一倍；在以往，并没有遇到这样的问题，真是百思不得其解！在工作中，难免会出现一些反常的案例，只能细心的来研究，并解决它！

通过近半个小时的尝试、摸索；终于找到了解决UG打开CAD图纸发生变化的解决方法，现9SUG论坛为大家分享下这个成果！

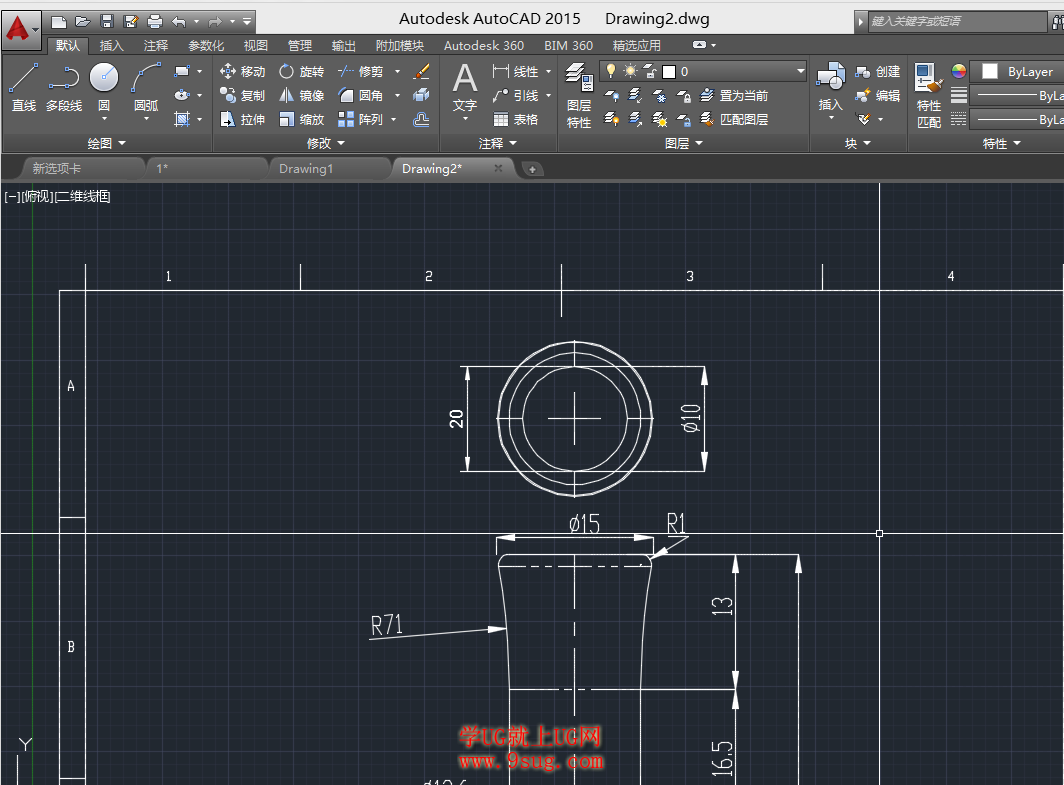

1、下图为CAD图纸，以图上的圆尺寸为例，其值为直径10mm;

CAD图纸

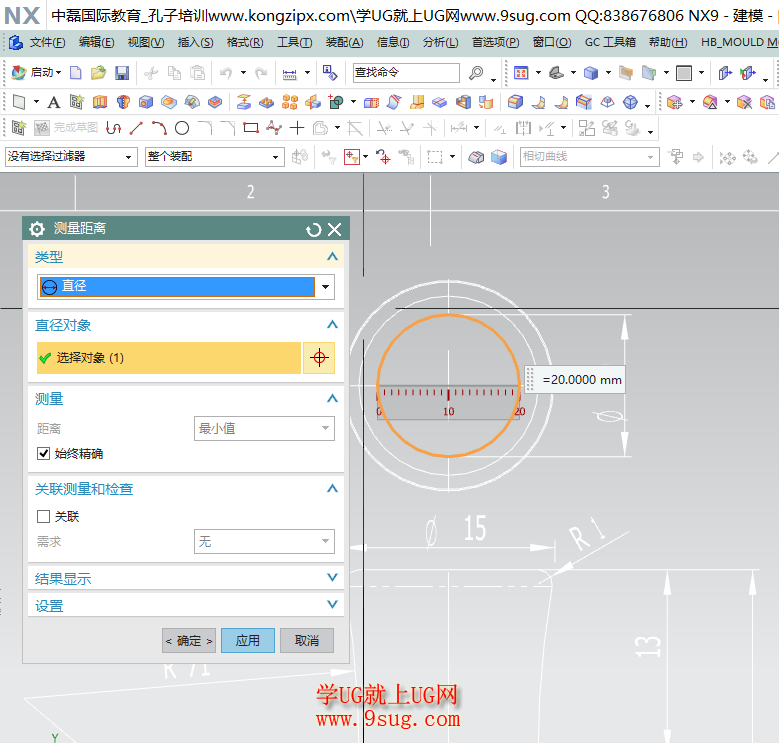

2、用UG软件直接打开后，其尺寸扩大了一倍，如下图所示：

尺寸自动放大

我查阅了一些资料，有的说我们导入CAD图形时，尺寸单位没有写对。这种说法是不正确，因为它没有找到问题的根本原因在那！

3、像下图一样，输入的文件单位是mm，尺寸单位是一样的，但结果图形还是放大了一倍，那么更改尺寸单位就解决不到今天所述的问题了。

尺寸自动放大

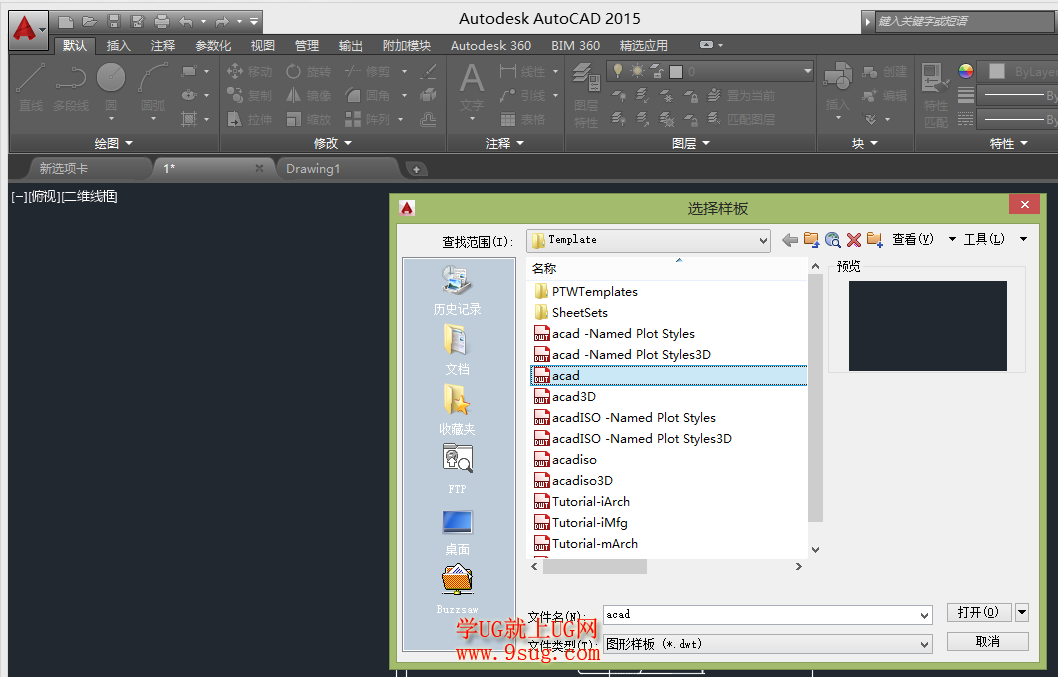

4、在CAD中，我新建了一个零件，并把之前的图形复制到新建的这个图档下。

CAD图纸

5、通过测量，图形的实际尺寸已经自动放大了一倍，也就是说，在新建的CAD软件中，此图形已经放大。我使用了CAD中的缩放命令，把图纸给还原到最初的状态，然后保存。

CAD图纸

6、用UG软件打开新建的那个CAD图形，此时再标注，通过下图就可以看到图形的尺寸没有发生变化了，那就解决了今天我们如标题所说的问题了。

尺寸自动放大

注意：

在工作中，难免我们会遇到各种各样的问题，作为设计师，我们应当转换不同的思路、想办法去解决出现的问题。
