旋转零件UG练习图纸

[复制链接]
UG论坛发表于 2014-7-4 15:59:24 | 显示全部楼层 |阅读模式
旋转

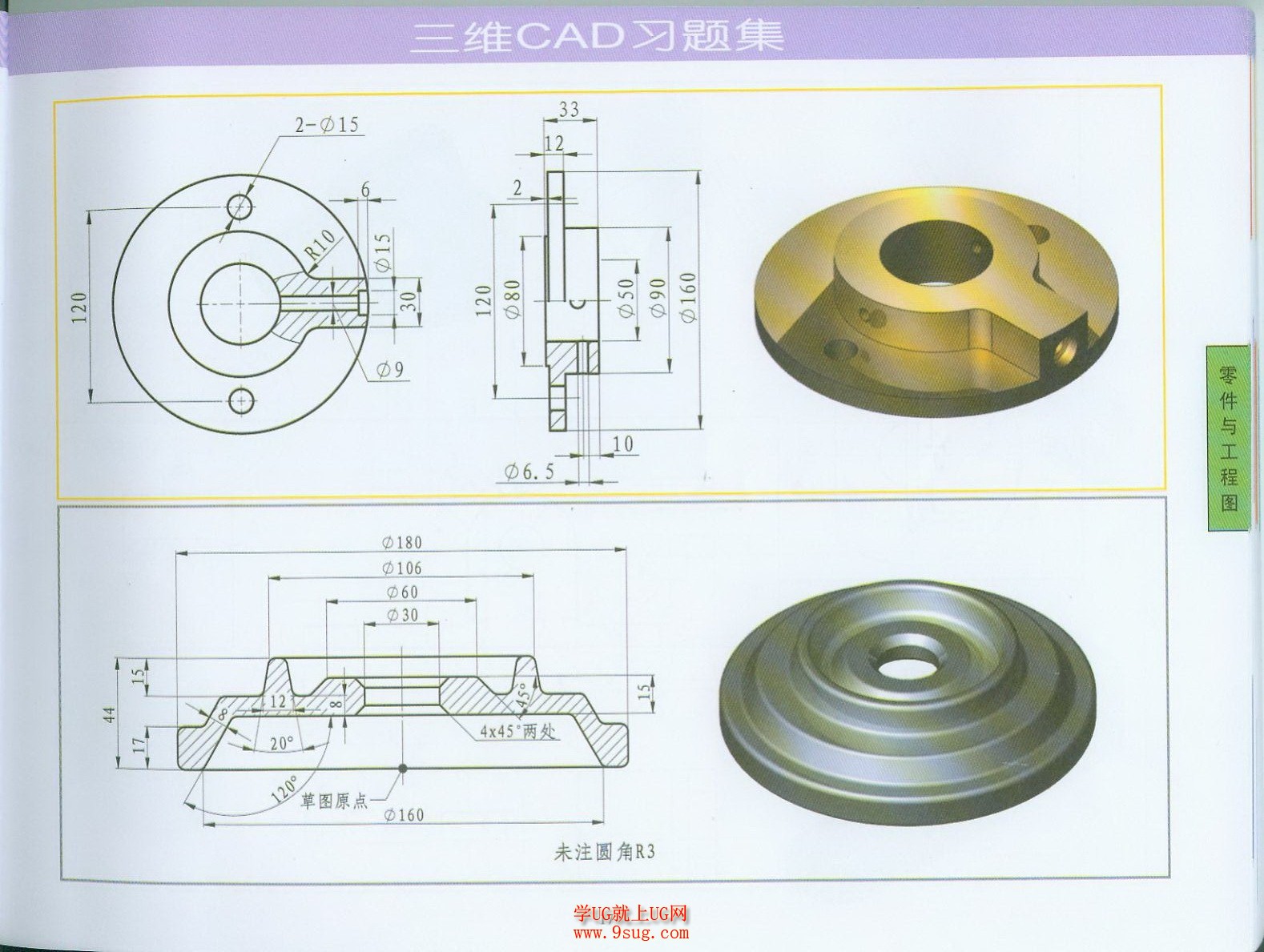

旋转是指UG软件中的一个3D绘图命令,是专门针对一些圆形的零件所设的UG指令。如下面的两幅零件图,就需要用到NX旋转来绘制图形。

旋转

旋转

绘图
1、第一幅图形使用旋转命令后,还需要用到拉伸、孔等命令。

2、第二幅图形没有什么特别的特征,就连R角都可以在旋转截面中绘制出来,只用一个旋转命令就能完成。
