三款热流道+带有行位结构的模具图纸

分  享：UG论坛

发  布：就上UG网

格  式：CAD图纸

编  辑：图纸可以编辑

下  载：三款热流道+带有行位结构的模具图纸

CAD模具图简介：
        这三款模具图纸最大的共同点在于：具备热流道进胶系统、带有滑块抽芯，对于没有设计过热流道的模具设计师而言，这几款模具结构CAD图纸还是很复杂的。

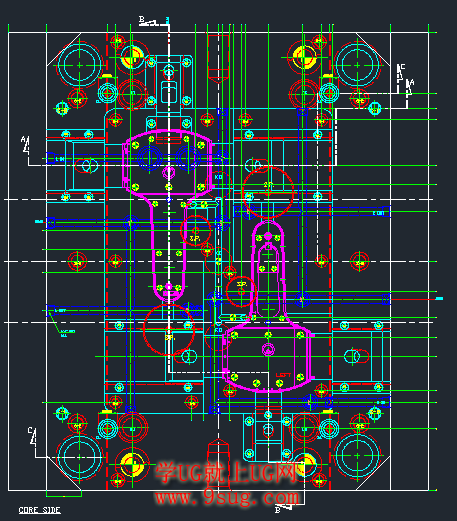

1、下图为热流道转潜进胶结构；

2、这副模具图纸前模带有斜抽芯；

3、这是一款典型的针点式热流道进胶，进胶口直接潜在产品上面。

模具经验总结：
        今天的模具结构图纸，意在给大家传授热流道设计方面的知识，通过这三款CAD模具图纸，我们可以大致的了解热流道模具的设计方法，其实这种结构也不难，只是在普通模具的基础上，增加了不同方式的进胶而已。
