[CAD问答] CAD填充图案不能显示面积就上UG网

[复制链接]
发表于 2019-1-7 21:42:47 | 显示全部楼层 |阅读模式
CAD填充图案不能显示面积就上UG网

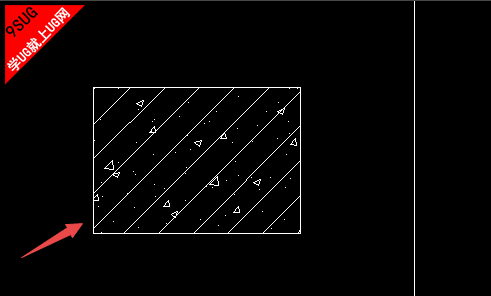

一个复杂的复线闭合图形,这个图形的特性是闭合的,而且这个图形是有面积的,但在里面填充出来和图案就是不能显示面积,不知道为什么?

由没有封闭的图元对象生成的填充色块只有标高属性,没有面积属性,所以只有标高,没有面积。
1.点击菜单栏上的工具,然后点击最下方的选项。

CAD

CAD

2.在弹出的选项窗口中我们点击显示,然后找到显示性能下方的应用实体填充前打对勾,然后点击确定。

CAD教程

CAD教程

3.点击确定后看不到填充的图案。

CAD视频

CAD视频

4.输入命令RE然后按回车键。

CAD下载

CAD下载

5.然后就可以在图形中看到填充图案了。

就上UG网

就上UG网

就上UG网淘宝直营店
回复

使用道具 举报

 楼主| 发表于 2019-1-7 21:44:41 | 显示全部楼层
CAD中查询面积的方法有很多,图案填充不能显示面积,下面介绍两个方法:
第一:1. 在cad命令行中输入“bo”快捷命令,在弹出的对话框中选择“拾取点"。

CAD

CAD

2.根据命令行提示,拾取需要计算图形的内部点。
3.拾取完毕后,命令行提示“已创建一个多段线”。

CAD教程

CAD教程

4.创建成功后,选中图形点击右键,在下拉菜单中选择“特性”,在其中查看图形面积

CAD视频

CAD视频

回复 支持 反对

使用道具 评分 举报

 楼主| 发表于 2019-1-7 21:45:00 | 显示全部楼层
那个说用bo命令的网友是,正解。我也是若干闭合图形包括规则和不规则图形,单点时都能在特性面板里看到面积数字,但整体填充成一个图案后就不显示了。我是用bo命令把所有闭合的图形挨个点击转变成面域(bo命令的面板里有“对象类型”里改)。之后再逐个选中这些面域,再填充,变成一个图案,点击这个图案就能在特性面板里看到面积数字了。
回复 支持 反对

使用道具 评分 举报

 楼主| 发表于 2019-1-7 21:45:38 | 显示全部楼层
多段线把图形连接闭合起来,右键特性下拉到几何图形栏中有面积显示
回复 支持 反对

使用道具 评分 举报
