CAXA 图纸幅面的操作（图框的设计、定义、填写、保存）

图纸幅面包括的内容比较单一，主要是讲解关于图框方面的知识，其中涉及到图幅的设置，图框的创建、定义、填写、保存等知识，通过学习本节知识，你可以掌握：
1、正确调入标准图幅、图框
2、正确调入标题栏并填写
3、准确生成零件序号并填写明细表
      CAXA电子图板的图纸幅面功能包括：图幅设置、图框设置、标题栏设置、参数栏设置、零件序号设置和明细表的设置。
CAXA图幅设置
1、功能：选择标准图幅或自定义图幅，设置绘图比例及选择图纸放置方向，还可以调入图框和标题栏等。

2、命令操作

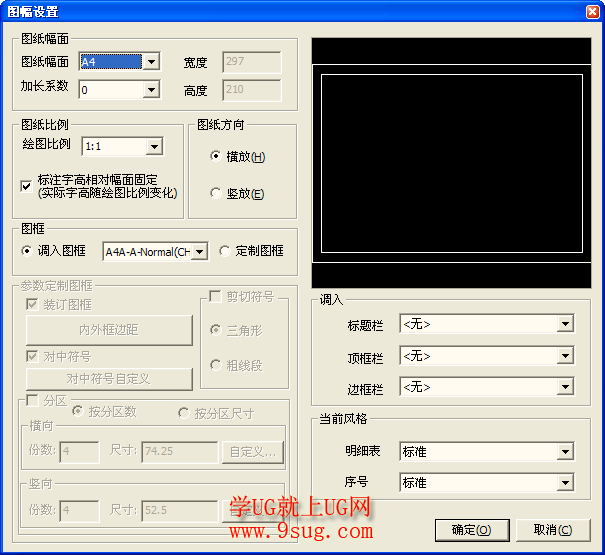

           选择【幅面】→【图幅设置】菜单命令，系统弹出【图幅设置】对话框。在该对话框可进行如下操作：选择图纸幅面、设置加长系数、选择绘图比例、标注字高相对幅面固定、选择图纸放置的方向、选择图框、选择标题栏、定义明细表头、设置零件序号等。
CAXA图框设置
1、功能：调入图框文件。
2、命令操作
         选择【幅面】→【图框】→【调入】菜单命令，系统弹出【读入图框文件】对话框。从中选取某种图框文件，单击[确定]按钮。
         屏幕出现所选图框，如果图纸中已有图框，新图框将替代旧图框。
CAXA定义图框
1、功能：系统提供的图框不满足作图需求，自己选择一些图形定义为图框。
2、命令操作
          选择【幅面】→【图框】→【定义】命令，根据提示进行操作即可。
CAXA编辑图框
         图框是一个特殊的块，【编辑图框】命令就是以块编辑的方式对图框进行编辑操作。
CAXA存储图框
1、功能：将当前图纸中，已定义好的图框存盘，以便调用。
2、命令操作
         启动命令，系统弹出【存储图框文件】对话框。对话框中列出了当前图幅所有图框文件的文件名，在对话框底部的文件输入行内，输入要存储的图框文件名，单击[确定]按钮即可。
CAXA 填写图框
1、功能：填写当前图形中具有属性图框的属性信息。
         如果定义图框时，拾取的对象中包含【属性定义】，那么调入该图框后可以对这些属性进行填写 。
2、命令操作
         启动命令，系统弹出【填写图框】对话框。输入要填写的内容，单击[确定]按钮即可。
