[CAD问答] CAD标注角度精确到分′秒〃技巧就上UG网

[复制链接]
保护地球发表于 2018-12-19 18:57:20 | 显示全部楼层 |阅读模式
CAD标注角度精确到分′秒〃技巧就上UG网
1、双击标注好的角度,出现特性窗口,在窗口下部主单位那里有个角度精度,点它后面的小方框,方框右边出现下拉箭头,点击它,选择你要的精度就可以了。这种方法一次只能改一个标注。

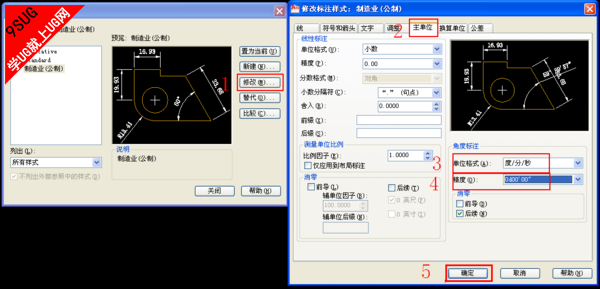

2、点击格式>标注样式>修改>主单位,这里右下边有角度标注,点精度后面的下拉箭头,选择你要的精度,确定就可以了。这种方法修改后,当前图纸的角度标注都是修改后的精度。

CAD标注

CAD标注

就上UG网淘宝直营店
回复

使用道具 评分 举报

精彩评论2

 楼主| 保护地球发表于 2018-12-19 18:57:34 | 显示全部楼层

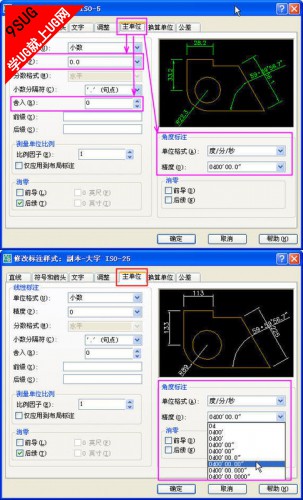

点最上面的菜单“标注”-〉“样式”-〉“修改”-〉“主单位”在角度标注中把单位格式改成“度/分/秒”然后在精度中改成你想要的就行了
回复 支持 反对

使用道具 评分 举报

 楼主| 保护地球发表于 2018-12-19 18:57:45 | 显示全部楼层
cad菜单:标注  标注样式

在标注样式管理器中设置(dimstyle 命令)
