CAXA2013坐标标注
       1、功能:用于标注坐标原点,选定点或圆心(孔位)的坐标值尺寸 。
2、命令操作
        选择【标注】→【坐标标注】菜单命令 ,在信息提示区出现立即菜单。单击立即菜单第1项弹出一个选项菜单,除“原点标注”外,还有“快速标注”、“自由标注”、“对齐标注”、“孔位标注”、“引出标注”和“自动列表”。根据提示进行操作即可。

CAXA2013文字类标注:设置文字样式

1、功能:对文字字型进行管理设置,设定字高、字体等参数。
2、命令操作

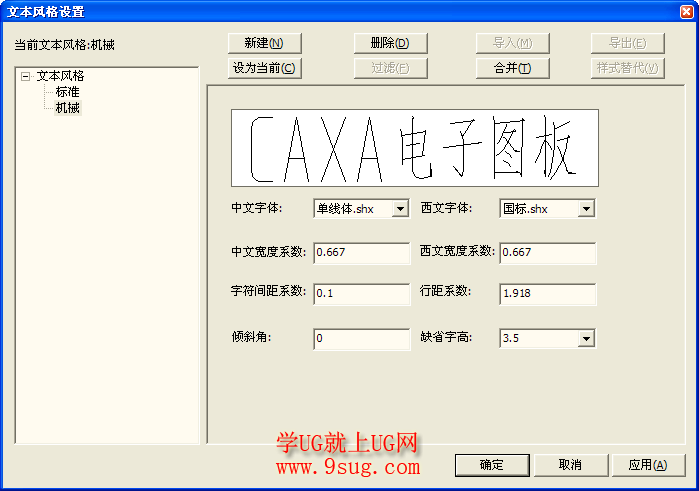

        选择【格式】→【文字】菜单命令,系统弹出【文本风格设置】对话框,如图6-88所示。单击对话框上部的【新建】、【删除】、【设为当前】、【合并】等按钮可以建立、删除、设为当前、合并等管理操作。“标准”样式不可删除但可以编辑。

CAXA标注

CAXA标注

CAXA2013文字标注
        1、功能:文字标注用于在图纸上填写各种技术说明,包括技术要求等。
2、命令操作
       (1)选择菜单【绘图】→【文字】命令,系统弹出立即菜单。可选择“指定两点”、“搜索边界”或“拾取曲线”三种方式来确定所注文字的位置。
       (2)根据提示指定所注文字的位置。
       (3)系统弹出文本编辑器和文字输入框 ,输入文字和设置文字参数。
       (4)完成输入和设置后,单击[确定]按钮,系统生成相应的文字并插入到指定位置。
CAXA2013引出说明
       1、功能:用于标注引出注释。引出线的末端可带箭头、圆点、斜线,文字可输入中文或西文及各种特殊符号。
2、命令操作
       (1)选择【标注】→【引出说明】命令,系统弹出 【引出说明】对话框 。
       (2) 在对话框中输入所需文字,其“上、下说明”将分别标注在横线的上方和下方,也可只标其一。输入后单击[确定]按钮。
       (3)系统弹出立即菜单,可选择文字方向为“缺省”或“反向”。
       (4)按照系统提示,先输入引出点,再移动光标确定标注定位点和转折点,按下左键完成标注。
CAXA2013文字查找替换
       1、功能:用于查找并替换当前绘图中的文字,但对标题栏、明细表及图框中的字符不起作用 。
2、命令操作
       (1)选择选择【修改】→【文字查找替换】菜单命令命令,系统弹出 【文字查找替换】对话框。
       (2) 在对话框中输入需要查找或者待替换的字符,根据需求,选择【查找】、 】【替换】等按钮进行相应的操作 。
