UG 3D图层管理技巧

  [复制链接]
UG论坛发表于 2013-12-1 15:01:43 | 显示全部楼层 |阅读模式
来源：就上UG学院－http://xue.9sug.com

                                                      UG软件中共有256个图层，在做模具设计时，有效的使用图层，不但方便我们自己查看，还便于同公司的设计人员改图使用。就上UG模具设计培训中心也将使用此份规范。

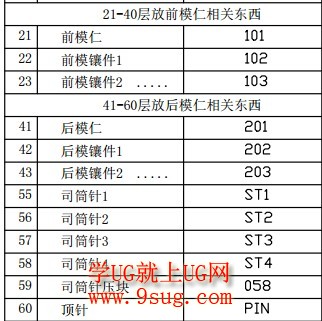

        1、第1层和第三层分别为：不放任何东西、放已拔模的产品，第20－40层放前模仁相关的东西。

UG图层

UG图层
2、第40－60层放后模仁相关的东西。

UG图层

UG图层
3、第61－80层放斜顶相关的东西。

UG图层

UG图层

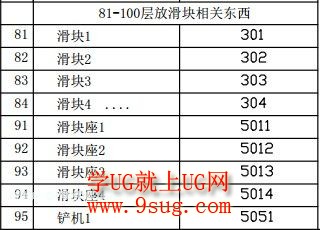

4、第81－100放滑块相关的东西

UG图层

UG图层

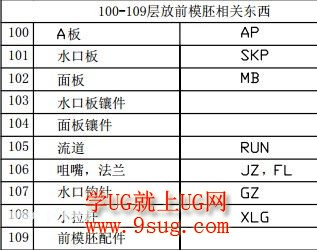

5、第100－109层放前模胚相关的东西。

UG图层

UG图层

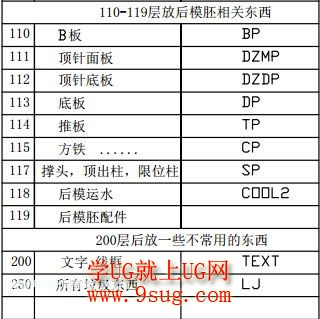

6、第110－119放后模胚相关的东西

UG图层

UG图层
        以上就是UG图层的使用技巧了，无规不成方圆，也许你在开始使用这些UG图层时会有一些不习惯，但只要用熟，就能很好的操作了。

标准UG图层PDF文档下载： UG图层使用规范.rar (48.76 KB, 下载次数: 363)
模具设计UG3D图层管理UG图层
