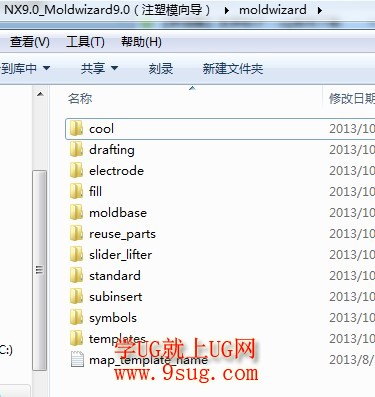

UG9.0软件刚出来一月有余,现在还没有一款塑料模具设计外挂能加载的NX9.0中,没有模具外挂怎么办呢?难道我们就不分模具了吗?当然不是,今天就把siemens NX9自带的注塑模具向导(mold wizard)发布出来,供需要做设计的朋友使用。 NX9注塑模具向导 本UG9.0 moldwizard工具包压缩后为397.3MB,解压后有1.7G左右,共包括如下图所示的11文件夹; 模架库安装方法: 第一步:使用方法是复制这11个文件,到NX9.0安装目录下的文件夹:F:\Program Files\Siemens\NX 9.0\MOLDWIZARD(请根据你的安装路径进行选择) 第二步:替换目录内的文件,一定要点替换覆盖,替换完成后,你在使用注塑模具向导分模时,里面就有你要的标准件了。 安装方法2: 直接把UG11.0_ moldwizard 这个文件夹复制到你的硬盘下(并不一定要UG程序目录),通过增加环境变量来添架模架库; 变量名:
变量值:
添加环境变量方法: 计算机——右键属性——高级系统设置——环境变量——新建 |
