UG五轴编程径向切削参数设置讲解就上UG网
指定驱动几何体：
选择并修改永久边界以定义“驱动几何体”
材料侧的条带、另一侧的条带：
定义在边界平面上测量的加工区域的整个宽度
切削类型：
定义刀具从一个切削刀路到下一个切削刀路的移动方式.
免费UG教程
用于径向切削驱动方法的往复切削和单向切削
步距：
步距允许您指定连续的“驱动轨迹”之间的距离。步距为在以下位置测得的直线距离：
残余高度和恒定的连续驱动轨迹之间最宽的点。
UG教程
恒定和刀具平直百分比的边界交点。
刀轨方向：
确定刀具沿着边界移动的方向
跟随边界允许刀具按照边界指示符的方向沿着边界单向或往复向下移动。边界反向允许刀具按照边界指示符的相反方向沿着边界单向或往复向下移动。

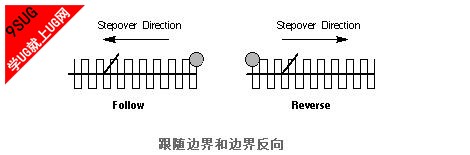

跟随边界和边界反向
切削方向：
定义“驱动轨迹”相对主轴旋转进行切削的方向。
UG五轴编程

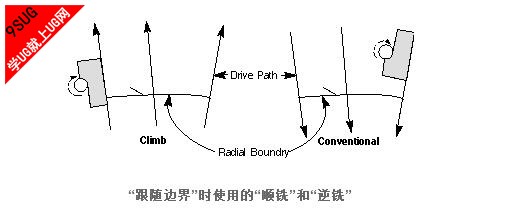

“跟随边界”时使用的“顺铣”和“逆铣”
显示：
显示用于创建刀轨的当前“驱动轨迹”
驱动几何体：
编辑显示编辑径向边界对话框，此对话框允许您修改单个的边界成员，并可以添加或减少现有的集内的“边界”。
选择显示径向边界或临时边界对话框，它们允许您定义要切削的区域。“径向边界”对话框允许您为工序选择永久边界，且只有在部件中当前存在永久边界时才会显示此对话框。如果定义了多个“边界”，则会应用抬刀，它允许从一个边界移刀到下一个边界。一旦定义了“边界”，则“选择”会切换为“重新选择”，它允许您完全重新定义边界。关于永久边界和临时边界的一般信息，请参考关于“边界”的说明。关于如何在工序中创建临时边界的信息，请参考“临时边界”。
显示高亮显示当前的边界。
带宽：
带宽定义在边界平面上测量的加工区域的总宽度。带宽是材料侧的条带和另一侧的条带偏置值的总和。
UG多轴加工
“材料侧”是从按照边界指示符的方向看过去的边界右手侧，如下所示。“另一侧”是左手侧。“材料侧”和“另一侧”的总和不能等于零。
