caxa2013对选择到的图形以指定的角度和方向进行平移与平移复制（3）

caxa2013平移：
       以指定的角度和方向对拾取到的实体进行平移。在使用平移命令前，用户的caxa2013绘图窗口中首先要有基本的图形，没有图形的情况下，不能使用此平移命令。

ug论坛

操作步骤：

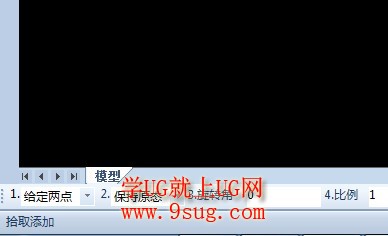

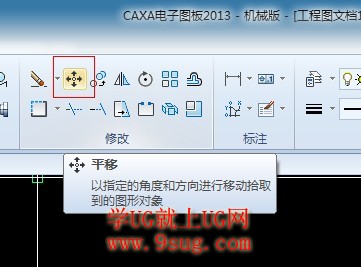

    （1）单击【常用】选项卡→【修改】面板→    按钮或选择【修改】→【平移】菜单命令 ，出现立即菜单。单击立即菜单第1项，可以选择“给定偏移”或“给定两点”两种方式。

ug论坛

（2）根据需要设置立即菜单其余各选项。第2项，可以选择“保持原态”或“平移为块”。第3项，输入旋转角，用来指定图形平移时的旋转角度。第4项，输入比例值，用来指定图形平移时的缩放系数。

（3）根据系统提示进行操作即可。

caxa2013平移复制：
      平移复制不但可以对原有的图元进行平移，还能创建一个平移图形的副本，相当于原来的图元不变，又创建了一个图元的副本，副本与原图之间又有指定的间距。

ug

操作步骤：

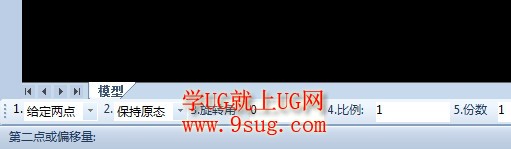

       单击【常用】选项卡→【修改】面板→       按钮或选择【修改】→【平移复制】菜单命令  ，在操作信息提示区出现立即菜单。其中立即菜单第1项 ~ 第4项与【平移】命令相同，立即菜单第5项可以输入需复制的实体份数。系统根据用户指定的两点距离和份数，计算每份的间距，然后再进行复制。

ug

学习经验：
       caxa2013对图形的平移与平移复制，是图形编辑的基础命令，也特别的简单，按本方法练习下即可。本caxa教程由学ug就上ug网原创，转载请注明。
