ug网发表于 2017-10-23 06:43:53 | 显示全部楼层 |阅读模式
如下图所示,是一个螺旋体的UG三维建模图纸,可以按图上所示的要求,用UG参数化建模设计;

UG参数化建模

UG参数化建模

用UG建模型效果如下图,这是网友用NX已经设计出来的图纸了;

UG螺旋体设计

UG螺旋体设计

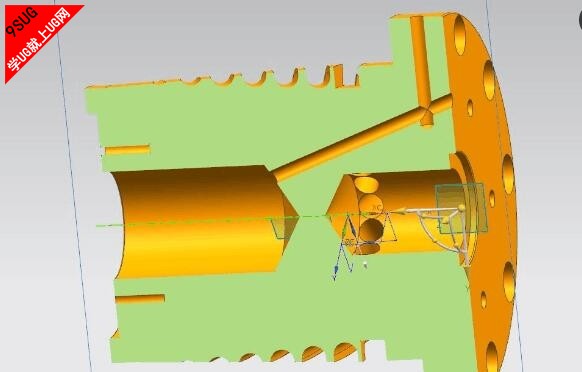

其截面的剖视图所下,内部的结构不算复杂,用UG可以好好设计一下。

UG参数化模型设计

UG参数化模型设计
