UG编程跳刀是公证的不完美，但是作为一款当下主流的设计软件，UG又是耳熟能详的，其实有经验 的UG编程师付，通过对刀路的设置，也可以达到减少跳刀，以型腔铣开粗为例，谈谈如何使用跟随部件的方法减少开粗跳刀。

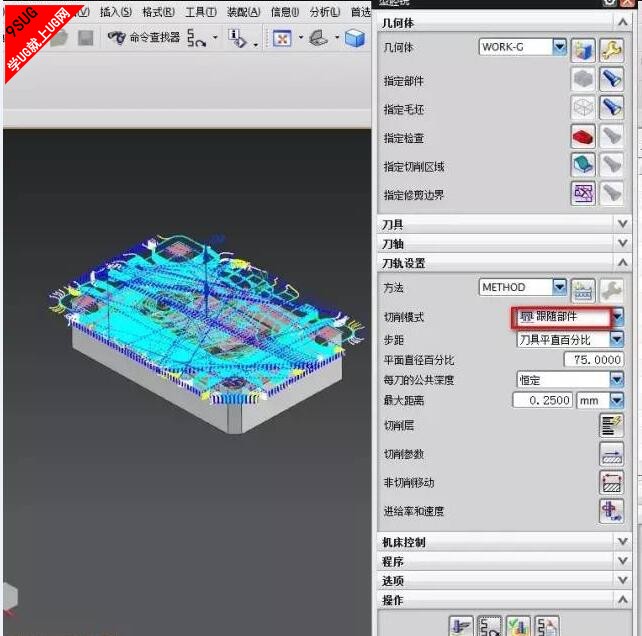

如下图是没有经过刀路优化的

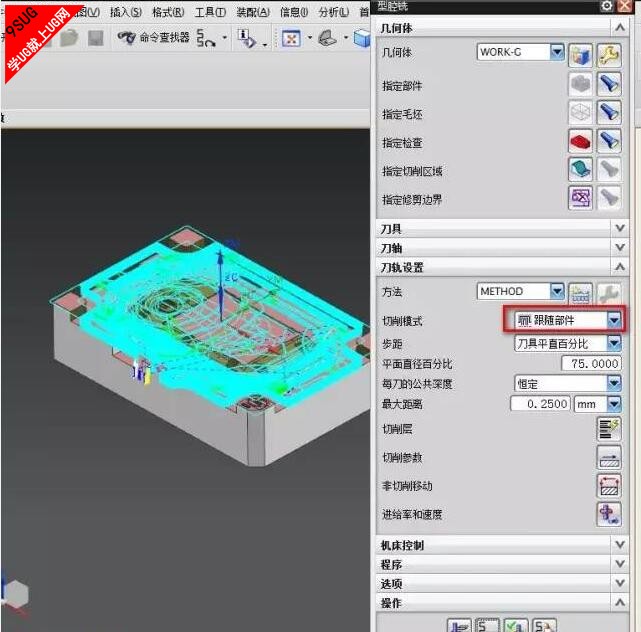

下图是优化过后的刀轨，很明显第二种更合理点；

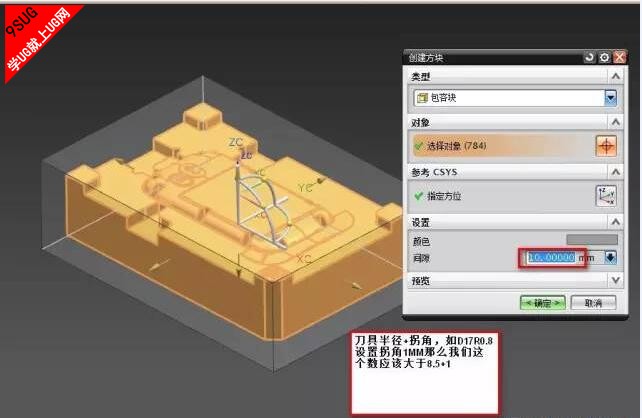

• 我们创建一个箱体，间隙大小为刀具的半径+拐角半径


• 用抽取体命令抽取4个侧面，然后去参数把箱体删除掉

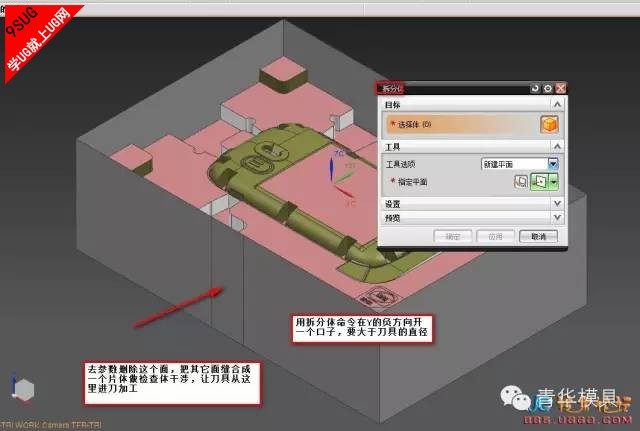

• 我们用拆分体命令把-Y方向的片体开一个口子让飞刀从这里进刀加工

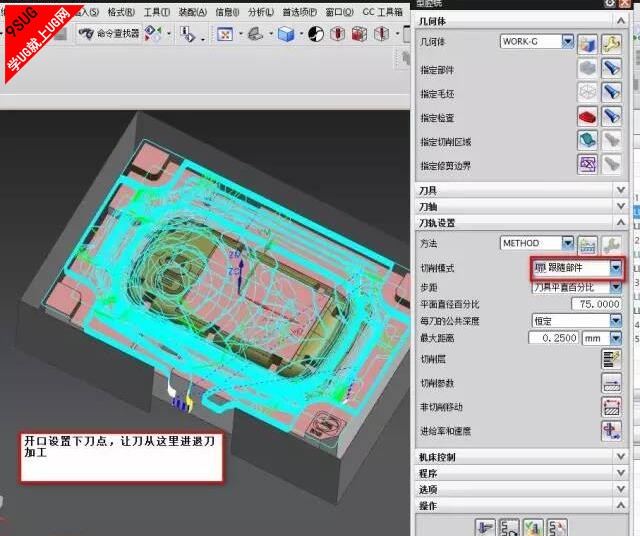

• 我们把做好的这个片体设置成我们的检查体，生成刀轨如下所示


通过以上参数的设置，我们就解决了UG跳刀的不合理问题，赶快来试试吧。
