[提问答疑] ug8.5有多少基准坐标系?就上UG网

[复制链接]
广东UG网发表于 2017-6-23 07:15:45 | 显示全部楼层 |阅读模式
ug8.5有3类坐标系,每个坐标系的个数/功能都是不一样的:
绝对坐标系ACS(Absolute Coordinate System):是固定的,也是内定的,无法更改,因为它是绝对的。

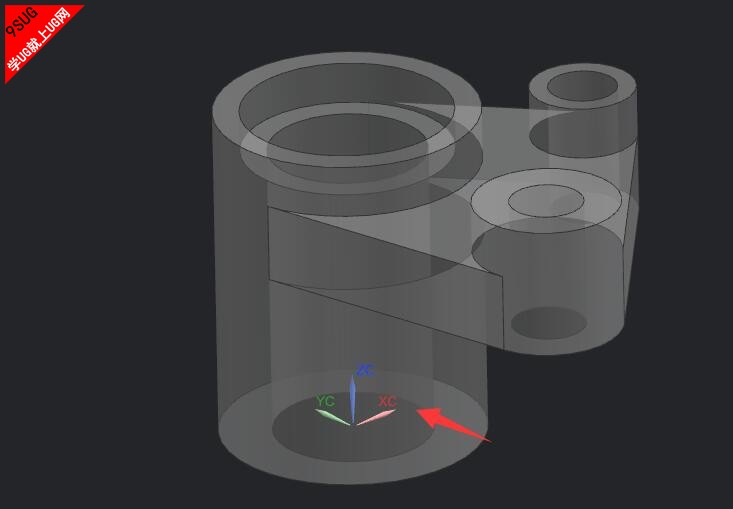

UG绝对坐标系

UG绝对坐标系

工作坐标系WCS(Work Coordinate System):是工作建模等地方用的,随时可以移动、旋转等,作为临时坐标。工作坐标系即WCS不止一个,你可以创建多个并且保存。必须由CSYS来实现。

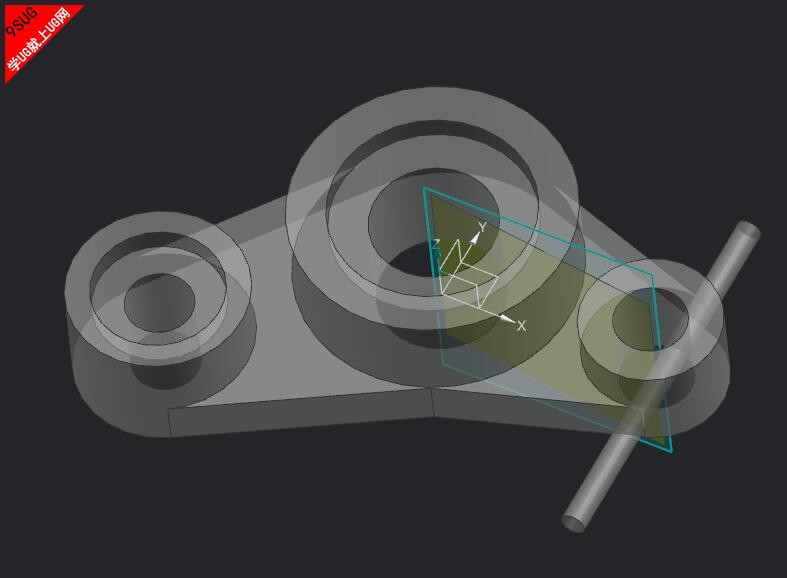

UG基准坐标系

UG基准坐标系

坐标系CSYS(Coordinate System):它和基准面,基准轴, 点累似,是一个没有体线面的NX对象特征。它由3个正交的轴和一个点构成,分别代表XYZ, 原点。它可以随便被引用构建WCS或者其他的对象所用.一般来说是辅助建模用的,这类坐标建立以后一般是不会动它的,因为它是作基准用的,建模的时候很多时候选择平面等不是很方便,有了这个就方便多了。

UG坐标系

UG坐标系

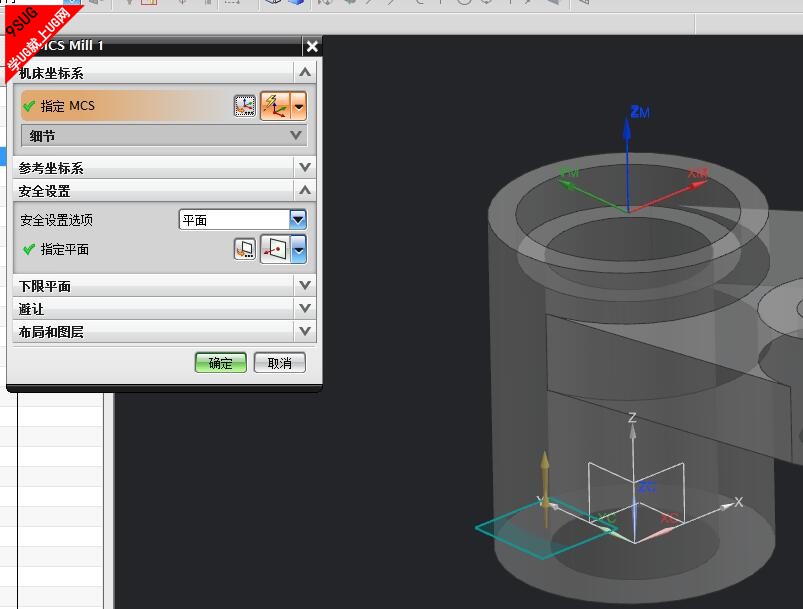

加工坐标系MCS:是加工的时候用的XM/YM/ZM是加工坐标系,也就是程序的基本,NC程式后处理的时候就是按这个加工坐标计算它的位置的。

加工坐标系

加工坐标系

UG坐标系功能如下:
绝对坐标系ACS是为3D建模提供起始参考点/参考方向,建模时系统就建立好了,任何时候都不可人为编辑点的位置和轴的方向,所有的特征都可以用这个坐标系来描述。

用机床来描述就是机床的机械零点,机床安装好了就定死了,不能随意更改。

工作坐标系WCS是ACS的相对坐标系,是通过对绝对坐标系偏置坐标而来的,方便建模。它可以改变,不是唯一的,但是处于激活状态的工作坐标系只有一个,就是当前特征操作所使用的坐标系=屏幕中那个XC/YC/ZC。默认的情况下,绝对坐标系XYZ与工作坐标系XCYCZC是重合的。不是所有特征都可以用WCS来描述,只有建立在WCS下的特征用WCS描述最简单最方便。

用机床来描述就是数控系统内部的G54/G55/G56/G57/G58/G59内部设定的X/Y/Z坐标为原点,X/Y/Z正向指向建立的笛卡尔坐标系。用这个可以很方便的对刀加工。
