[UG11.0教程] UG11.0教程65_草图设计5等分线段中磊教育

  [复制链接]
ug9.0发表于 2017-6-18 11:02:51 | 显示全部楼层 |阅读模式
UG11.0教程65_草图设计5中磊教育

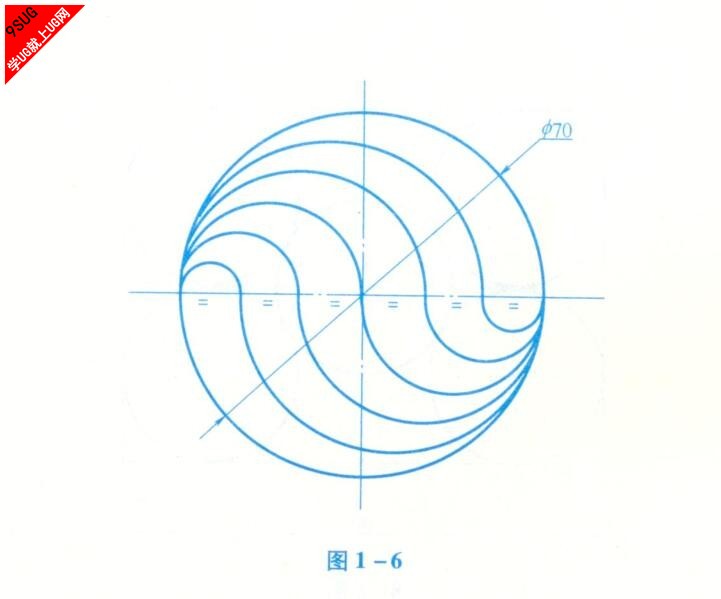

咋一看本UG图纸，就给了一个直径为70的圆，这么多线条就一个尺寸怎么画呢？细细审图后，会发现，其图形上的圆排布是有规律的，可以设计其其等线线段，然后以其等分的参数绘图；
绘图思路：
本例由6个圆组成，设计一半，然后由UG11.0草图阵列完成此图；

UG11.0源视频下载：
UG11.0教程65_草图设计5等分线段中磊教育
提取密码：
游客，如果您要查看本帖隐藏内容请回复

UG教程UG11教程UG学习教程就上UG网免费UG教程下载
