[UG11.0教程] UG11.0空间曲线怎么修剪?NX3D曲线修剪教程就上UG网

[复制链接]
UG培训发表于 2017-5-26 07:20:30 | 显示全部楼层 |阅读模式
UG11.0空间曲线是指不是通过草图功能画的直线，其一般情况下是在建模下曲线功能绘制的，在对空间曲线进行操作时，其不像草图那样方便，该怎么对空间曲线进行修剪呢？

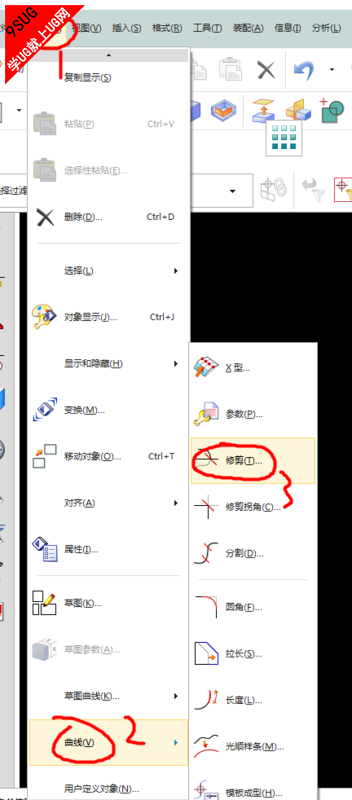

1依次单击编辑——曲线——修剪，打开修剪菜单

NX曲线修剪

NX曲线修剪

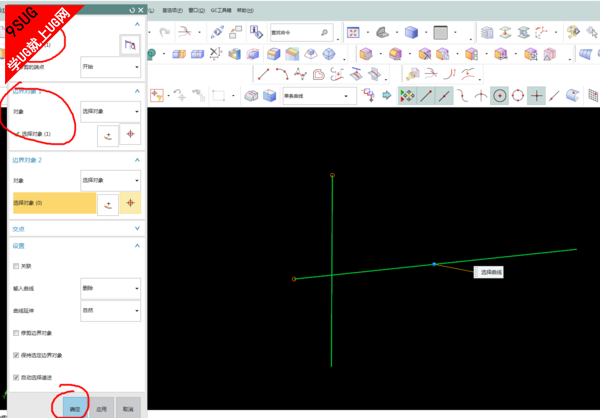

2选择要修剪的曲线和边界对象，单击确定即可，图中要修剪横线，以竖线为边界对象

就上UG网

就上UG网

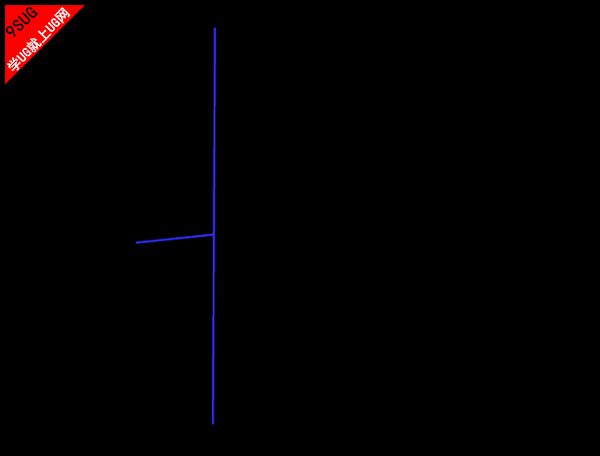

3.修剪完如下图所示

空间曲线修剪教程

空间曲线修剪教程
空间曲线曲线修剪就上UG网UG教程UG11教程
