[运动仿真教程] ug如何模拟模具导柱和导套上下运动仿真?就上UG网

[复制链接]
发表于 2017-5-17 07:06:55 | 显示全部楼层 |阅读模式

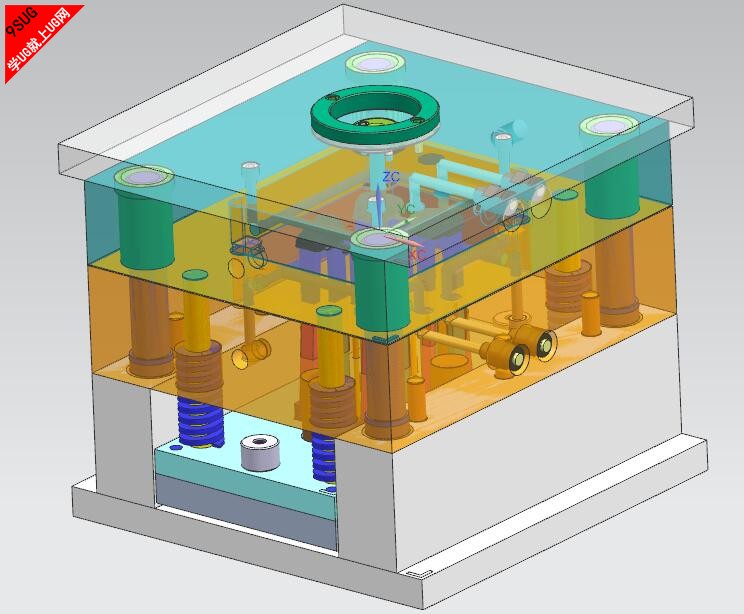

今年的毕业设计,老师给的运动仿真是让用UG模拟模具上导柱与导套的上下运动的运动仿真过程,那么用NX软件该如何做运动仿真呢?

UG运动仿真

UG运动仿真

就上UG网淘宝直营店
回复

使用道具 举报

发表于 2017-5-17 19:23:49 | 显示全部楼层
UG中模拟机械运动方式很简单,其操作步骤如下:
新建UG运动仿真零件;
把导柱与导套添加成连杆,
添加旋转副,由于导柱导套是上下移动,只需要添加滑行副即可;
运算求解完成UG运动仿真解决,通过播放功能,可以查看导柱与导套的运动状态。
