[UG8.5教程] 第十六课:UG8.5简易的汽车轮毂视频

  [复制链接]
发表于 2013-5-13 20:17:22 | 显示全部楼层 |阅读模式

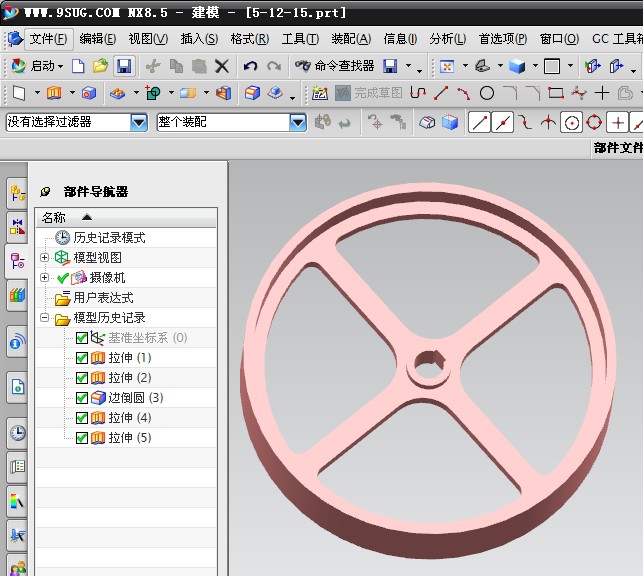

轮毂展示:

www.9sug.com UG网

www.9sug.com UG网


绘图步骤:
       这是一个使用UG软件绘制的简易的轮毂设计案例,在绘制此例时,共用了5步完成了图形,需要注意的细节在于:产品是绕着工作坐标系对称拉伸的,具体的绘图步骤如下:

1:选X\Y平面为拉伸面,由于此轮毂有台阶,所以不能使用UG一次拉伸成型,需要用四步拉伸,第一次拉伸时先拉最大的外圈,拉伸方向为对称,第二次拉伸十字架。
2:对拉伸过的十字架增加倒圆角特征,这个倒圆角的大小可根据实际的情况定尺寸。
3:拉伸一个小的凸台,这个位置的作用是用来安装到机器上面,对于凸台内部的花键槽就需要多增加一步拉伸切剪才能完成了。详情请见此节UG教程。

UG视频信息:

UG教程大小:解压后 43.8 MB;
原创作者:9SUG论坛版主;
播放格式:EXE格式,屏幕录像软件制作;
NX版本:最新的NX版本UG8.5制作;
储存网盘:华为网盘,下载前请确认你的电脑中,安装了华为网盘下载插件;
下载方法:免费下载,注册学UG就上UG会员后,在你要下载的教程下面回复,就可以看到免费教程下载的链接了,点击就可自由下载。

UG教程下载:

NX第十六课:http://dl.vmall.com/c0r59u276b
