ug曲柄零件练习题2013-4-22期

[复制链接]
UG论坛发表于 2013-4-22 20:11:24 | 显示全部楼层 |阅读模式

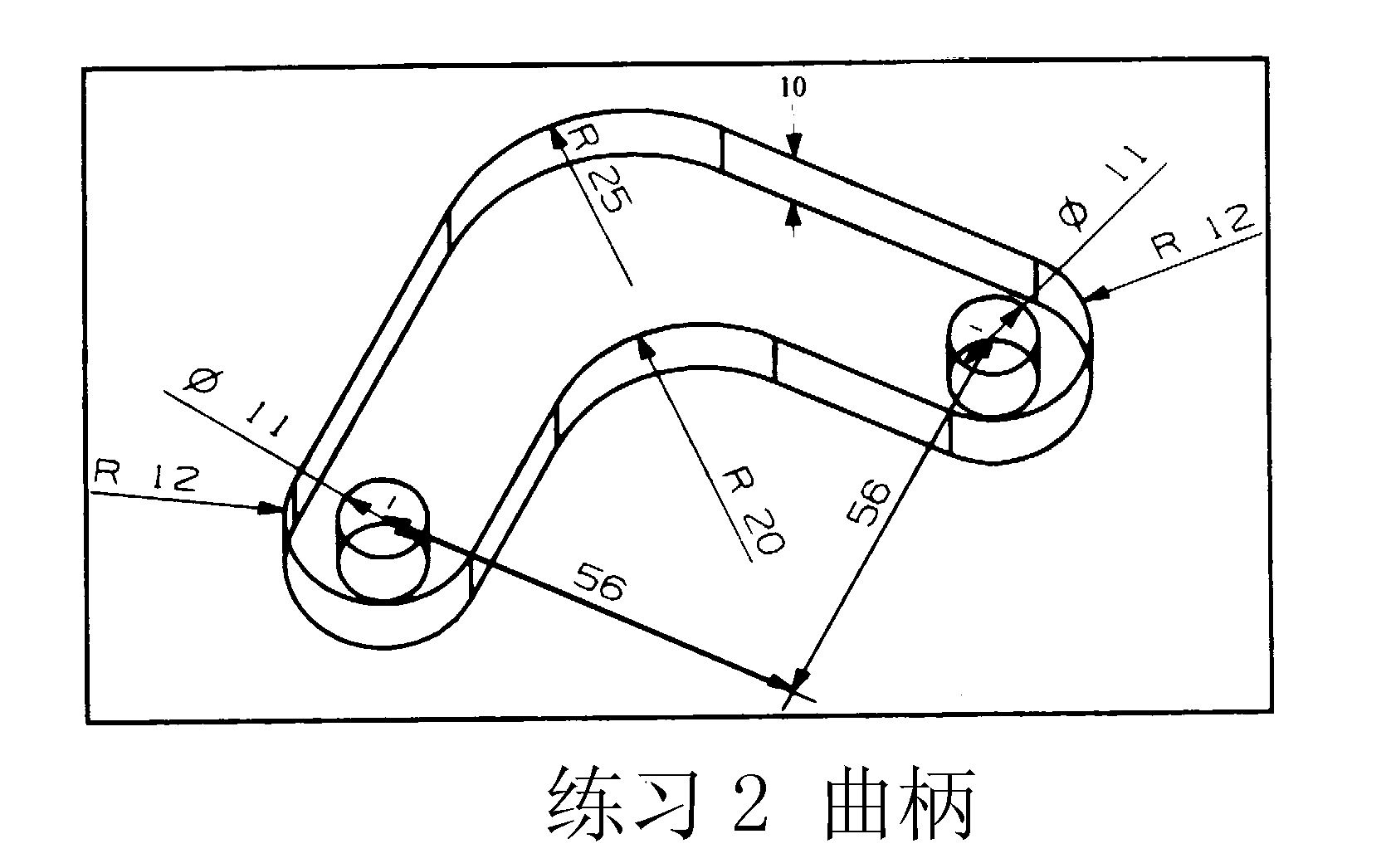

图形展示:

ug

ug

绘图简介:

      《UG曲柄练习素材题》为就上UG网2013年4月22日为大家整理的一个简单的零件绘制案例,在上图的零件图形中,可以使用拉伸对此零件进行一次建模成功;在草绘图形中,没有倒圆角以前可以看成是一个垂直的截面,在为图形拐角处增加R角时,请注意,此图的外R角与内R角是不同的,它们分是是20与25,绘图者需要主真观看图形,由于此图没有高度方向的尺寸,可以自己根据实际的绘图比例来给其拉伸高度……。

图纸下载:
ug练习素材002.zip (96.67 KB, 下载次数: 74)
回复

使用道具 评分 举报

精彩评论3

 楼主| UG论坛发表于 2013-4-22 20:11:47 | 显示全部楼层
适合新手朋友观看学习
回复 支持 反对

使用道具 评分 举报

540997293发表于 2013-5-16 17:20:53 | 显示全部楼层
en ,!!!!!新手
回复 支持 反对

使用道具 评分 举报

luoshipeng发表于 2014-9-2 16:12:11 | 显示全部楼层
图上方不是标准了高度为10吗。。。
回复 支持 反对

使用道具 评分 举报
