Creo4.0模块概述:

在本模块中，您将了解基本概念和使用 Creo Parametric 进行实体建模的好处。然后，您将学习如何使用简单特征的组合来轻松地创建复杂的模型。Creo Parametric 所固有的“参数化”功能使您能够轻松地添加设计意图和更改设计。关联性意味着，对实体模型设计所做的更改会自动传播到所有参考的对象，例如绘图、装配等。您也会学习以模型为中心的建模器如何实现下游可交付结果的创建，而这些可交付结果带有设计模型的参考并由设计模型所驱动。

最后，您将会学习如何识别一些可用于标识不同类型的 Creo Parametric 对象的基本文件扩展名。

目标:

成功完成此模块后，您将能够：

·        了解实体建模概念。

·        了解基于特征的概念。

·        了解参数化概念。

·        了解关联的概念。

·        了解以模型为中心的概念。

·        识别基本的 Creo Parametric 文件扩展名。

1.1概念: 了解实体建模概念了解实体建模概念Creo Parametric 使您能够创建零件和装配模型的真实的实体模型表示。这些虚拟的设计模型可用于在加工昂贵的模型之前，轻松地可视化和评估您的设计。
模型中包含材料属性，例如质量、体积、重心和曲面面积。



[url=]  [/url]

creo4.0教程

随着从模型中添加或移除特征，这些属性也将更新。例如，如果向模型添加孔，则模型的质量会减少。

此外，在将实体模型放置到装配中时，实体模型可启用公差分析和间隙/干涉检查。

creo4.0教程

1.2 概念: 了解基于特征的概念

了解基于特征的概念

Creo Parametric 是一种基于特征的产品开发工具。模型是使用一系列易于了解的特征而非使人混淆的数学形状和图元进行构建的。

模型的几何定义是由所使用特征的类型和放置每个特征所用的顺序进行定义的。每个特征都基于先前的特征，并可参考先前特征中的任何一个，从而能够使设计意图被构建到模型中。

通常，每个特征都非常简单，但将其添加到一起时，它们会形成复杂的零件和装配。

在此示例中，我们将拥有一个连接杆，而该杆是通过七个阶段进行创建的：

·        首先，创建一个拉伸，而该拉伸形成模型的整体形状和尺寸。

·        在模型的顶部创建附加的拉伸。

·        在模型的底部创建第三个拉伸。

·        在模型的底部创建孔。

·        在模型的顶部创建另一个孔。

·        在四条内边上创建倒圆角。

·        在模型的顶部创建径向孔。

creo4.0教程

1.3概念: 了解参数化概念了解参数化概念Creo Parametric 模型由值驱动，并使用尺寸和参数来定义模型中特征的尺寸和位置。如果修改某特征尺寸的值，则该特征会相应地更新。然后，此更改便会自动传播到模型中相关的特征，并最终更新整个零件。
父项/子项关系Creo Parametric 中特征之间的关系将提供一种用于捕获设计意图的强大工具。在建模过程中，被作为特征添加的设计意图是根据另一个设计意图创建的。
在创建新特征时，任何在创建过程中参考的特征都成为新特征的父项。参考父项的新特征称为父项的子项。如果父项被更新，则父项的任何子项也会相应地更新。这些关系称为父项/子项关系。

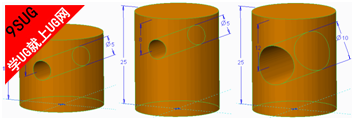

此例显示了一个与孔特征相交的活塞模型。在中间的图中，活塞的高度已被从18.5 修改为25。请注意，孔随着活塞高度的增加而向上移动。活塞的设计意图是将孔定位在距活塞顶部一定距离的位置。无论活塞的高度如何，孔将始终保持该距离。此意图是通过将孔标注到活塞的顶部曲面进行添加的。

[url=]  [/url]

creo4.0教程

或者，如果设计的意图是将孔定位在距离活塞底部一定距离的位置，则会从活塞的底部曲面来标注该孔，从而在修改活塞高度时产生不同的结果。
图中最右侧的图像显示了对孔的位置和直径所做的修改。
最佳做法在模型中创建特征时，尽量参考稳固、不可能被删除且能提供所需设计意图的特征和几何。虽然这不会一直可行，但努力这么做会帮助您构建稳固而易于修改的模型。

---
