此选项用于在实体上创建一个槽,就好象一个成形工具在旋转部件上向内(从外部放置面)或向外(从内部放置面)移动,如同车削操作。

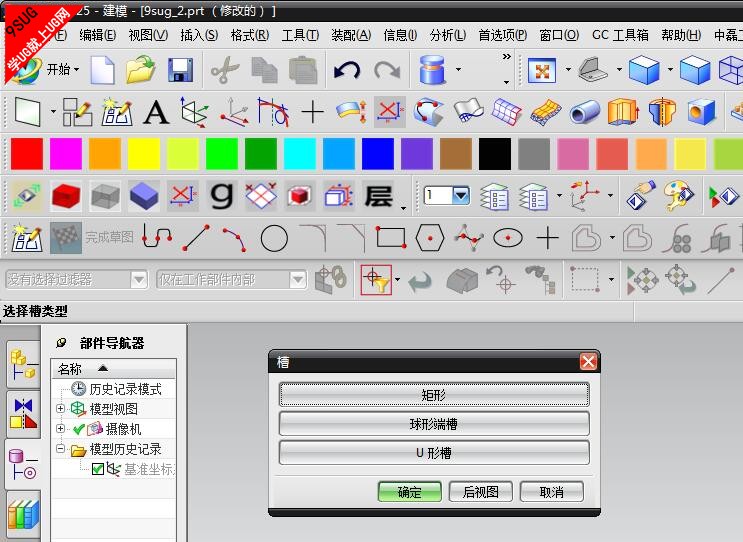

槽

可以创建以下类型的槽:
矩形槽 角均为尖角的槽。
球形端槽 底部为球体的槽。
U 形沟槽 拐角使用半径的槽。

一般概念
槽只能对圆柱面或圆锥面进行操作。旋转轴是选定面的轴。槽在选择该面的位置(选择点)附近创建并自动连接到选定的面上。
可以选择一个外部的或内部的面作为槽的放置面,如下图所示。
槽的轮廓对称于通过选择点的平面并垂直于旋转轴,如下图所示。

UG教程

UG教程

槽的定位和其他的成形特征的定位稍有不同。只能在一个方向上定位槽,即沿着目标实体的轴。没有定位尺寸菜单出现。通过选择目标实体的一条边及工具(即槽)的边或中心线来定位
槽。请看下面的图解。

圆柱槽

圆柱槽
