[creo] creo4.0草图中有曲线延长吗?如何延长曲线就上UG网

[复制链接]
发表于 2017-4-8 14:06:44 | 显示全部楼层 |阅读模式

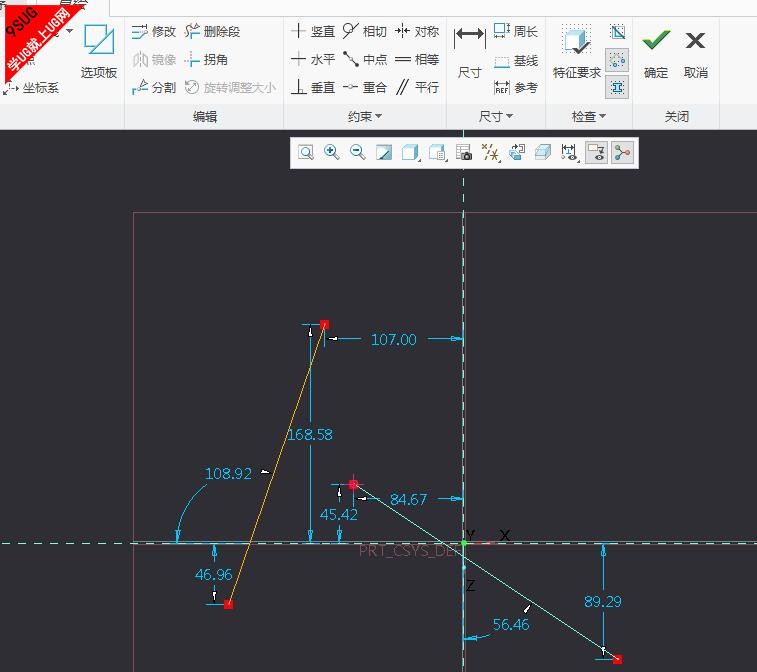

如下图,creo4.0有两条曲线,但其没有相交,在不使用制作拐角的情况下,有没UG软件下的延长功能把其相连?

creo4.0

creo4.0

就上UG网淘宝直营店
回复

使用道具 举报

发表于 2017-4-8 14:47:39 | 显示全部楼层
creo4.0建模的草绘中:没有曲线延伸命令,可以通过直接标注长度尺寸,修改尺寸即可完成曲线延长;
在creo4.0工程图的草绘里 ,其 “边界”功能可以做到。先选取边界,再点取延长端即可延长至边界
长度 (修剪下面)
增量(修剪下面)
回复 支持 反对

使用道具 评分 举报

发表于 2017-5-25 23:15:46 | 显示全部楼层
这个超简单!proe 2.0-5.0 或以上版本!按着 ctrl 不放 选着曲线的端点 鼠标一拉!要几长要几长! 样条有时就不一定可以!直线和圆狐是绝对可以的 在加长过程中还带扑桌功能
回复 支持 反对

使用道具 评分 举报
