[星创答疑] 二次顶出模具设计经验

[复制链接]
学NX发表于 2019-9-23 20:42:52 | 显示全部楼层 |阅读模式

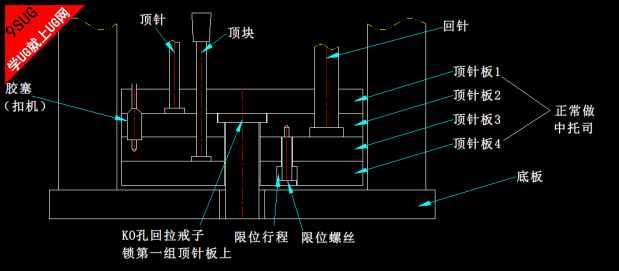

二次顶出是模架设计中一种常见的机构,大家有设计过么?如下图,关于二次顶出相关的设计参数
就上UG网淘宝直营店
回复

使用道具 评分 举报

精彩评论29

ug9.0发表于 2019-9-23 20:44:15 | 显示全部楼层
【大侠】宁波-蛮 2019/9/23 13:38:19
一般二次顶你搞两组顶针板,顶针板之间用尼龙胶塞或者扣机连接,顶针板之间做个限位,限位行程就是第一次顶出行程,做个KO孔强制拉回戒子,顶第一组顶针板

【大侠】宁波-蛮2019/9/23 13:39:09
回针放在第一组顶针板!两组顶针板做中托司导向

【大侠】宁波-蛮 2019/9/23 13:40:24
一般第一次顶出是为了给第二次让出一个变形空间!至于顶块先顶还是顶针根据你产品实际情况

回复 支持 反对
