[提问答疑] UG8.5剖视图一次剖不到位咋办？就上UG网

[复制链接]
ug9.0发表于 2017-2-23 07:16:08 | 显示全部楼层 |阅读模式

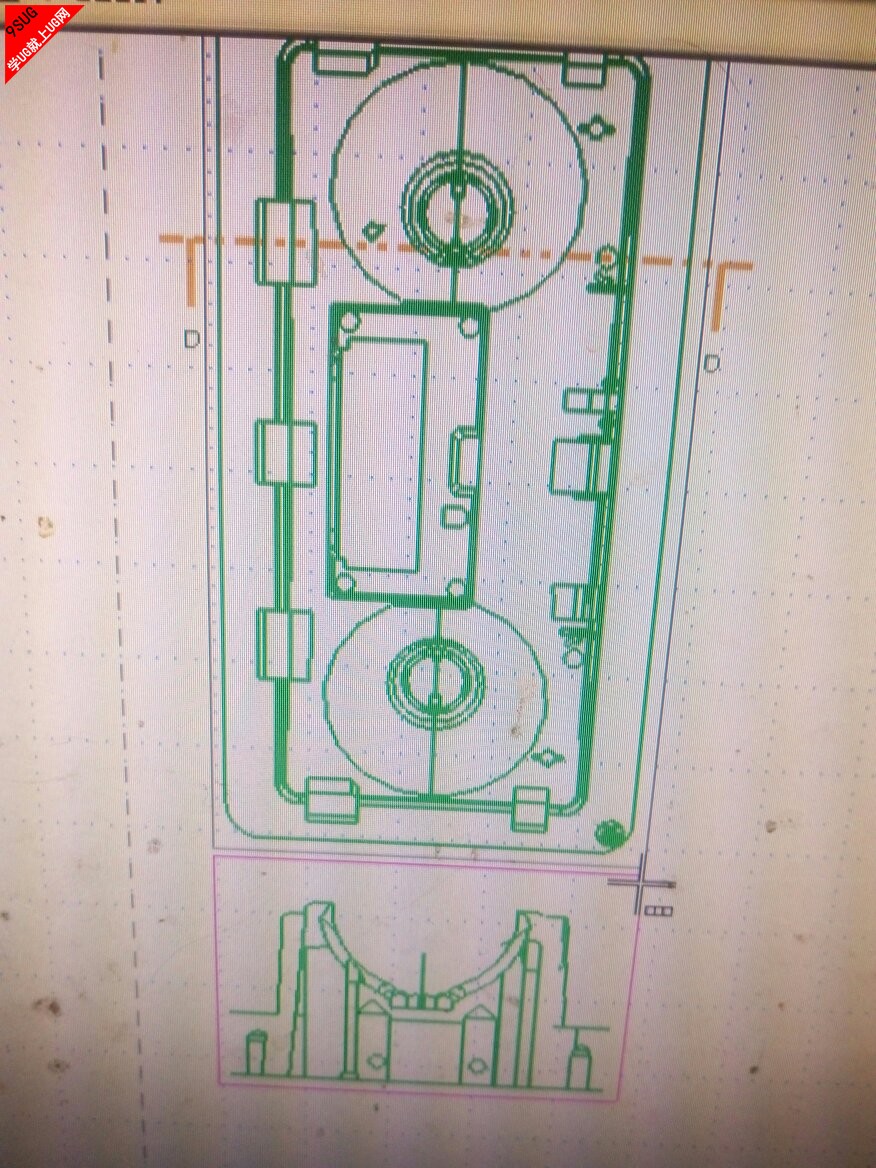

如图，想把产品设计上的位置表达的详细一些，UG8.5工程图只能剖一个位置，不能把想要表达的位置表示清楚，该怎么制作如图的剖视图呢？

UG工程图

UG工程图
UG剖视图UG工程图UG教程
