UG8.0曲面造型中如何让面与面相切?就上UG网

[复制链接]
ug9.0发表于 2017-1-4 08:48:56 | 显示全部楼层 |阅读模式
在用UG8.0做曲面造型时,相临的两面如果没有设计成相切,那么外观的整体就非常的差,用NX进行曲面造型,如何让面与面之间做到相切?

UG曲面设计

UG曲面设计

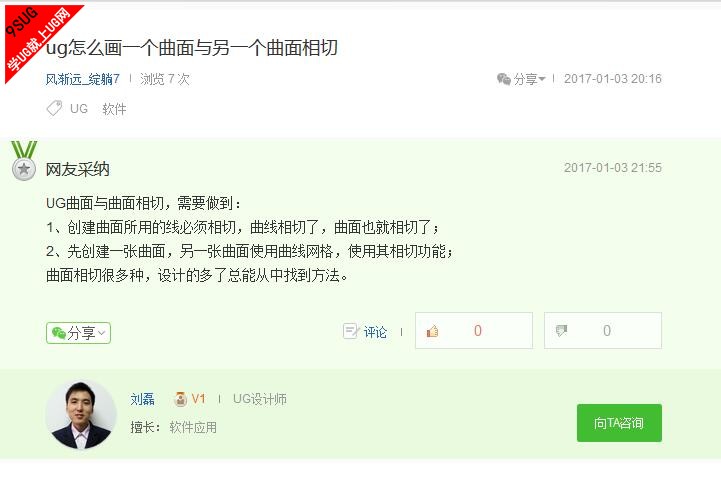

解答:
UG曲面与曲面相切,需要做到:
1、创建曲面所用的线必须相切,曲线相切了,曲面也就相切了;
2、先创建一张曲面,另一张曲面使用曲线网格,使用其相切功能;

UG曲面造型

UG曲面造型

曲面相切很多种,设计的多了总能从中找到方法,如上图所示,相切面做了多个辅助面。
