UG11.0创意塑型命令增强功能包括诸多指令，其中有：删除 、填充、桥接面 、拉伸框架 、合并框架 、旋转框架 、放样框架 、扫掠框架 ；

删除

以前版本中的删除框架

命令现在命名为删除

且图标已更新。

您现在可以删除框架几何体之外的几何体。您现在可以删除：

填充

现在，在对称建模模式下，利用填充命令可以对称连接选定的开放式框架边，并将其投影到镜像平面。

对称连接 - 封闭的边

对称连接 - 开放的边

合并面

当面与开放边合并时，开放边现在将合并为一条边。这有助于避免不必要的框架复杂性。

带有要合并的开放边的框架面

以前版本的结果

V11 结果

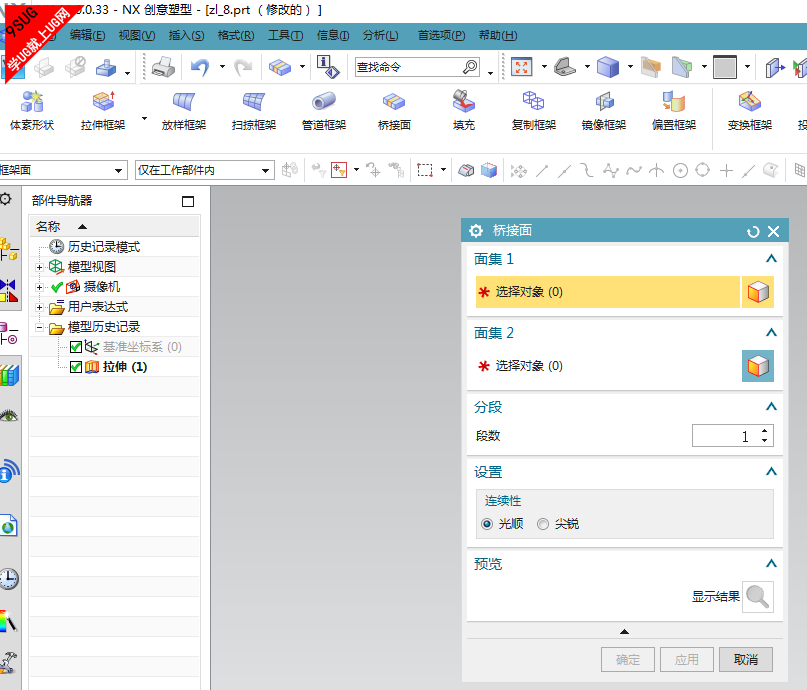

桥接面

现在，您可以使用开放边将面桥接在一起。

连续性控制

现在，您可以在使用以下创建命令的同时指定要光顺或锐化的选定边的连续性：

命令的对话框中增加了带有连续性选项的设置组。

连续性
光顺	尖锐

为何使用？

使用这些命令增强功能可提高您的建模效率。

位于何处？

应用模块	建模
任务环境	NX 创意塑型
命令查找器	删除、填充、桥接面、拉伸框架、合并框架、旋转框架、放样框架、扫掠框架
对话框中的位置	设置组
