UG坦克车履带沿引导线阵列时细节设置技巧就上UG网

[复制链接]
ug9.0发表于 2016-12-3 08:48:51 | 显示全部楼层 |阅读模式
如图所示，要用UG软件设计坦克车的履带，该怎么操作呢？

坦克设计

坦克设计
用NX已经绘制出履带的腹板，对于牙部分使用了UG沿引导线阵列；

沿引导线阵列

沿引导线阵列

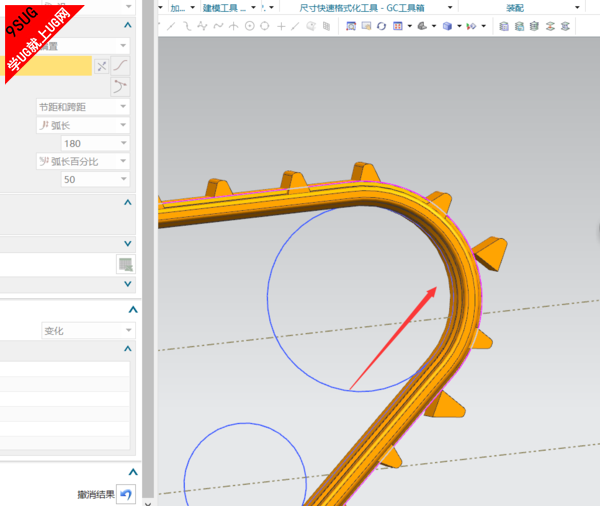

上图阵列的效果并不理想，是什么原因造成的呢？操作阵列的对象选的是两个，要选择的中心不是凸起的中心。

中磊国际模具培训

中磊国际模具培训


履带设计坦克设计环形阵列UG培训就上UG网
